Työkappaleen koko | |
Mitat pyöröpöydällä | D=900×800 mm / 1.000 kg |
Mitat kun koko alue on käytössä | 1650x820x870 mm / 2.000 kg |
Akseliliikkeet | |
X-akseli | 1650 mm |
Y-akseli |
820 mm
|
Z-akseli | 820 mm |
Akselit | |
Johderakenne | Lineaarijohteet |
Pikaliikenopeus | 45 m/min |
Pöytä | |
Pöydän koko, 5-akseli | 870×870 mm |
Pöydän koko, kiinteä pöytä | 600 x 800 mm |
Kara | |
Spindle Type 1 – High Torque | 12.000 1/min / M=52Nm (S1 100%) P=10,9KW (S1 100%) / SK40-BT40 |
Spindle Type 2 – Standard | 14.000 1/min / M=117Nm (S6 25%) P=22KW (S6 25%) / SK40-BT40 |
Spindle Type 3 – S Speed | 15.000 1/min / M=200Nm S6(40%), P=46kW S6(40%) / SK40-BT40 |
Spindle Type 4 – HS High Speed | 18.000 1/min /M=130Nm (S6 25%) P=35KW (S6 25%) / HSK63 |
Työkalumakasiini | |
Työkalupaikkojen lukumäärä | 138pc-SK40/HSK63 or 96pc-SK50 |
Työkalun pituus max. | 400 mm |
CNC-Ohjaus | |
Versio 1 | Siemens 840D Solution Line |
Versio 2 | Heidenhain TNC640 |
Varusteet | |
Karanläpijäähdytys | 70 bar |
5 akseli-interpolaatio | Vakiona |
3D – Probe | Optio |
Emulsiosumuerotin | Optio |
Yleistä | |
Mitat (P x L x K) | 3550 x 2750 x 3200 mm |
Paino | ~ 16.000 kg |

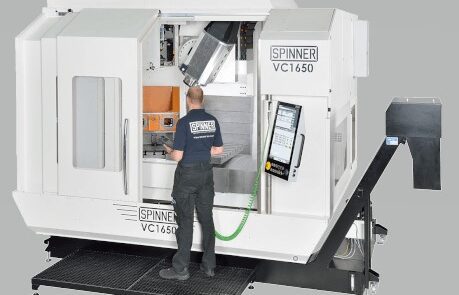

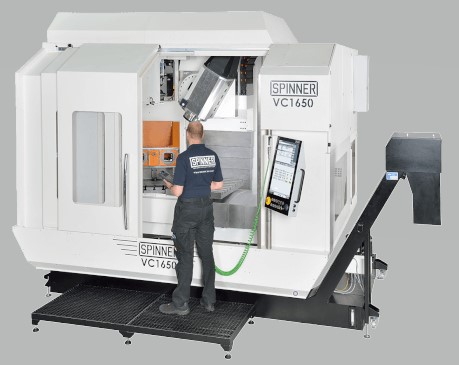

Spinner VC1650-5Aadmin2023-08-21T10:47:56+00:00
