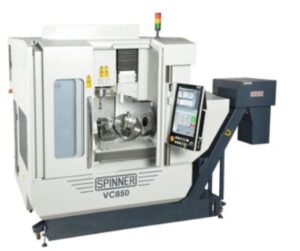

Spinner VC850-5A kompakti 5-akselinen työstökeskus

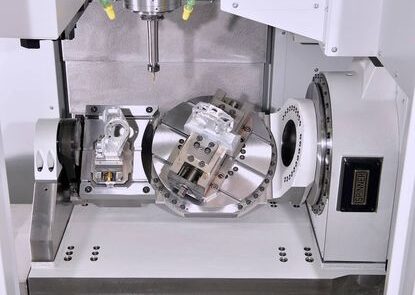

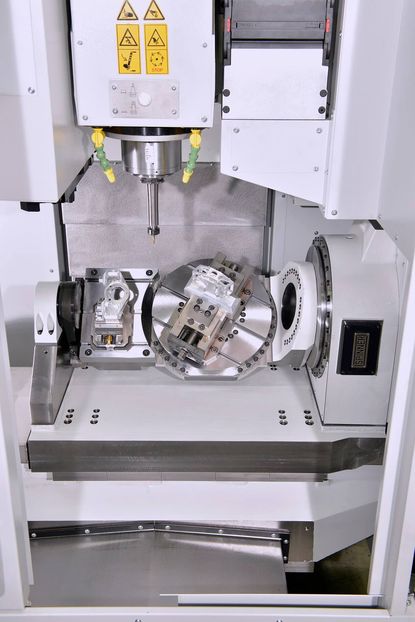

- Pöytään integroitu pyöröpöytä
- Sopii tehokkaaseen sekä viiden sivun että täyteen 5-akselityöstöön
- Pyöröpöydälle voidaan asettaa D350 mm / 200 kg työkappale
- Isot työkalumakasiinit
- Kara jopa 18 000 rpm
- Moderni ohjaus ja servojärjestelmä
- Patentoitu lastusuoja-desing – kone tarvitsee vain vähän tilaa
VC850-5A on yleisesti käytetty pienille kappaleille ja kun lattiatilaa on käytössä rajallisesti.
Työkappaleen koko | |
Mitat pyöröpöydällä | D=350 mm / 2.00 kg |
Mitat kun koko alue on käytössä | 559 x 510 x 340 mm / 2.00 kg |
Akseliliikkeet | |
X-akseli | 815 mm |
Y-akseli |
510 mm
|
Z-akseli | 510 mm |
Akselit | |
Johderakenne | Lineaarijohteet |
Pikaliikenopeus | 40 m/min |
Pöytä | |
Pöydän koko, 5-akseli | 350 mm |
Pöydän koko, kiinteä pöytä | 170 x 280 mm |
Kara | |
Kara Type 1 – Standard | 12.000 1/min / M=52Nm (S1 100%) P=10,9KW (S1 100%) / SK40-BT40 |
Kara Type 2 – HS HighSpeed | 18.000 1/min /M=34Nm (S1 100%) P=10,6KW (S1 100%) / HSK63 |
Työkalumakasiini | |
Työkalupaikkojen lukumäärä | 32pc-SK40/BT40/HSK63 or 48pc-SK40/BT40/HSK63 |
Työkalun pituus max. | 300 mm |
CNC-Ohjaus | |
Versio 1 | Siemens 840D Solution Line |
Versio 2 | Heidenhain TNC620 |
Versio 3 | Heidenhain TNC640 |
Varusteet | |
Karanläpijäähdytys | 22bar tai 70 bar |
5 akseli-interpolaatio | Vakiona |
3D – Probe | Optio |
Emulsiosumuerotin | Optio |
Yleistä | |
Mitat (P x L x K) | 2493 x 1800 x 2420 mm |
Paino | ~ 5.000 kg |
