In comparison to its proven smaller brother the SR-20R IV, the new SR-38 type B CNC automatic lathe has an extended material capability of 38 mm. Furthermore, balance cut machining can be carried out on the tool post (X3 axis). The swivel B axis offers additional machining possibilities.
- FANUC 31i-B5 control system
- Movable control panel
- C axis control as standard on main and sub spindle
- Convertible from sliding headstock to fixed headstock lathe

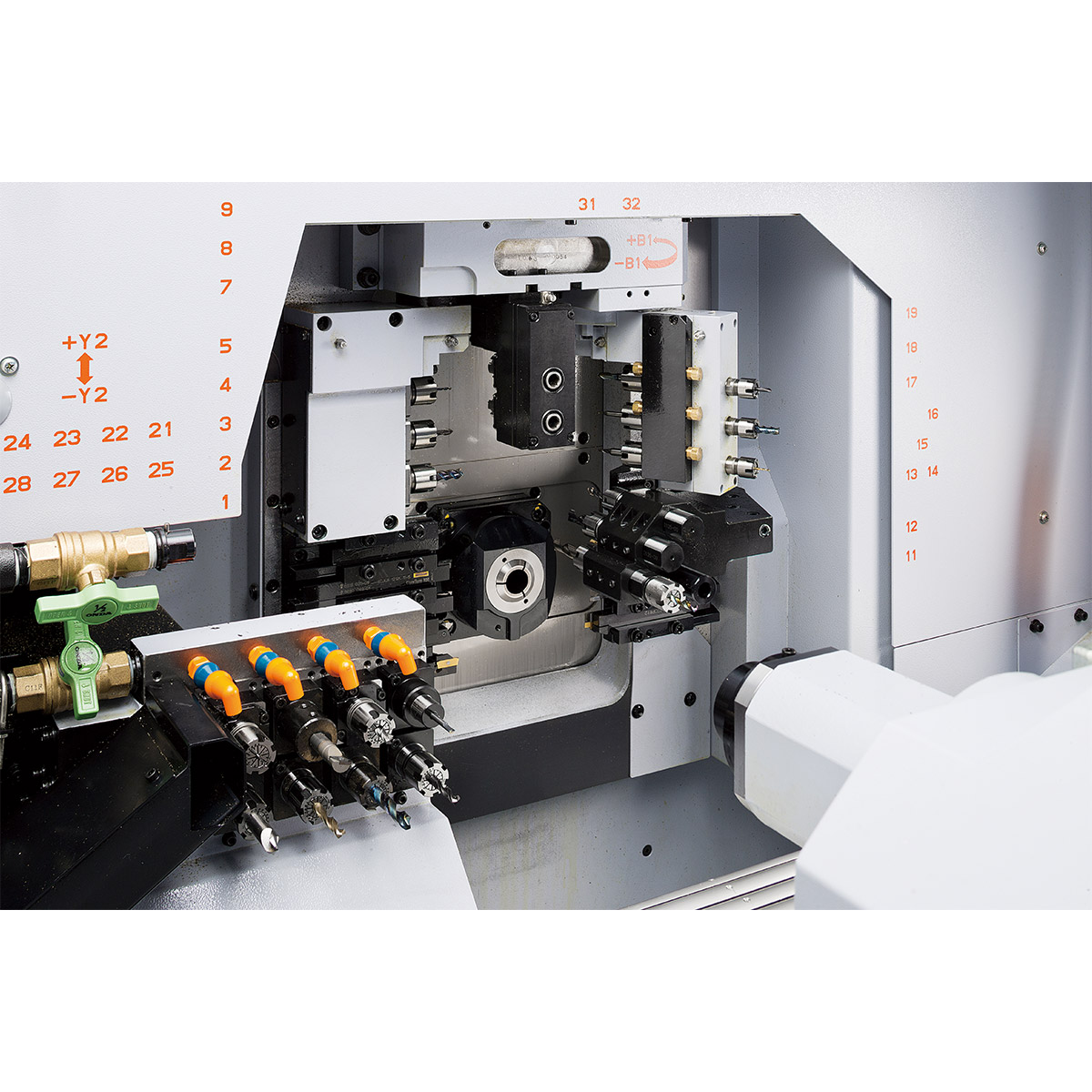

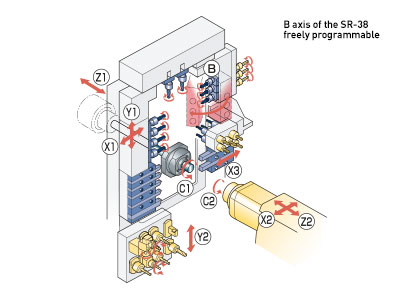

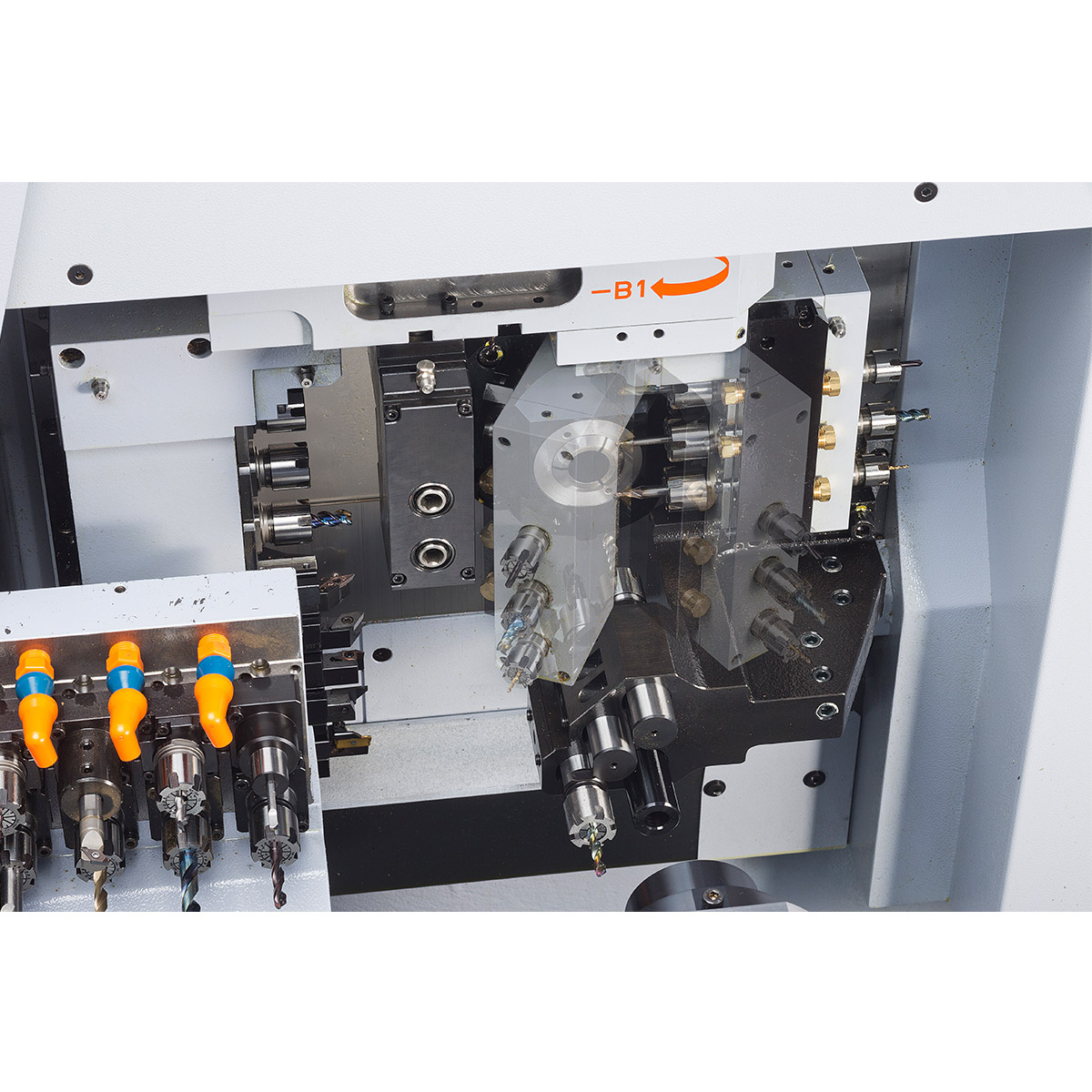

- B axis for the front and rear side on the tool post
- Additional X3 axis for simultaneous turning on the front side
- Fully independent backworking with 8 stations (all power-driven)
TYÖKALUSTUS
- 7 turning tools
- Each with 5 drilling tools (front and rear side)
- 9 + α power-driven tools on the tool post
- 11 + α power-driven tools for backworking
- 10 axes type B
Tekniset tiedot |
|
| Max. sorvaushalkaisija |
Ø 38 mm / 42 mm |
| Max. sorvauspituus | 320 mm / 95 mm |
| Akseleiden määrä | 6 |
| Pikaliikkeet | 36 m/min |
| Karayksikkö | Z1 / C1 axis |
| Työkaluluisti | X1 / Y1 axis |
| Karamoottori | 11 kW |
| Karanopeus | 7,000 rpm |
| Työkalut | |
| Sorvaustyökalut edessä | 4 työkalua (Ø 16 mm)
1 työkalu (Ø 20 mm) |
| Sorvaustyökalut X3 työkaluluisti | 2 työkalua (Ø 16 mm) |
| Poraustyökalut | 3 työkalua (ER16)
2 työkalua (ER20) |
| Pyörivät työkalut | 6 työkalua ER20 ((+ α työkalut) |
| B-akseli | 3 työkalua (ER16) edessä
3 työkalua (ER16) takana |
| Pyörimisnopeus | 6,000 rpm |
| Pyörimisteho | 3 kW |
Vastakara |
|
| Akselit | 4 |
| Vastakara | X2 / Z2 / C2 akselit |
| Y-akseli | Y2 |
| Max. kiinnityshalkaisija | 42 mm |
| Karateho | 5,5 kW |
| Max. kierrosnopeus | 7,000 rpm |
Takatyöstö |
|
| Kiinteät työkalut | Max. 8 työkalua |
| Pyörivät työkalut | 8 työkalua |
| Pyörimisnopeus | 6,000 rpm |
