The SW-20 CNC automatic lathe enables the use of 2 tool posts for overlapped machining on the front side, e.g. simultaneous rough machining /finishing, milling or cross drilling. In addition, the SW-20 uses the latest FANUC high speed 31i-B5 control system and offers unequalled value for money.
- FANUC 32i-B5 control system
- C-axis control as standard on main and sub spindle
- completely independent backworking
- movable control panel

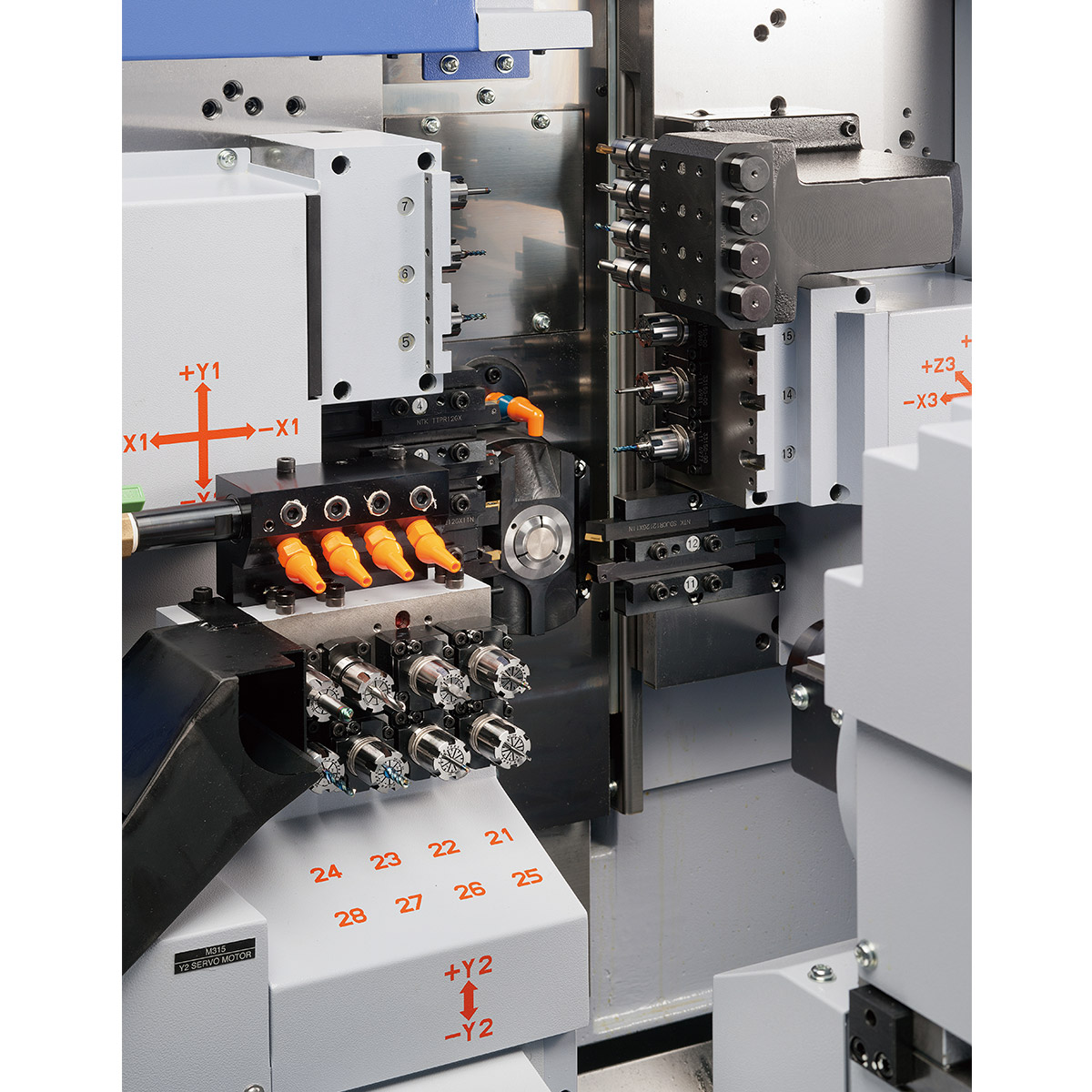

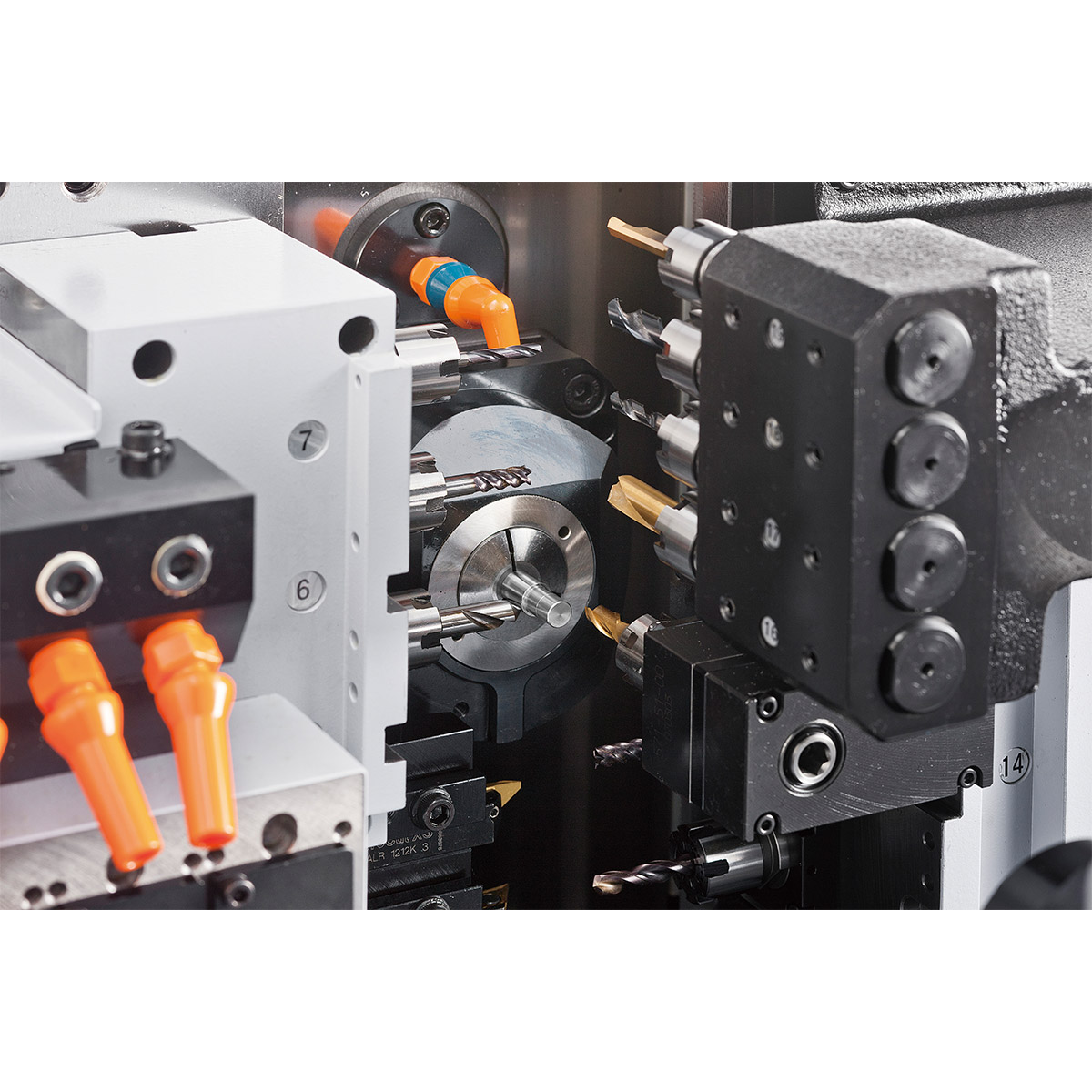

- two tool posts for simultaneous machining on the front side
- additional longitudinal axis on the tool post
TYÖKALUSTUS
- 6 turning tools
- front and rear side each with 4 drilling tools
- 6 + α power-driven tools on the tool post
- 8 + α backworking tools, power-driven on 6 stations

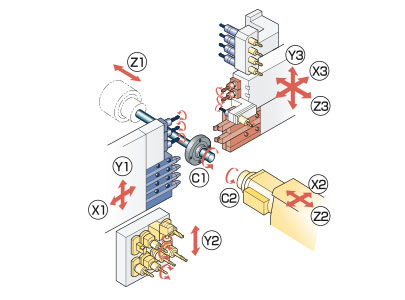

- 11 axes
Tekniset tiedot |
|
| Max. sorvaushalkaisija |
Ø 20 mm / 23 mm (optio) |
| Max. sorvauspituus | 205 mm |
| Akseleiden määrä | 11 |
| Tool post 1 | X1 / Y1 akselit |
| Tool post 2 | X3 / Y3 / Z3 akselit |
| Karamoottori | 3,7 kW |
| Karanopeus | 10,000 rpm |
| Tool post 1 | |
| Sorvaustyökalut edessä | 4 työkalua (Ø 12 mm. optio Ø 12 mm ) |
| Pyörivät työkalut | 3 (työkalua ER16)
4 työkalua takana |
| Pyörimisnopeus | 8,000 rpm |
| Tool post 2 | |
| Sorvaustyökalut edessä | 2 työkalua (Ø 12 mm/optio Ø 16 mm ) |
| Poraavat työkalut (4-spindle holkki) | 4 työkalua (ER16) |
| Pyörivät työkalut | 3 (työkalua ER16) |
| Pyörimisnopeus | 8,000 rpm |
Vastakara |
|
| Vastakara | X2 / Z2 / C2 axis |
| Max. kiinnityshalkaisija | 20 / 23 mm (optio) |
| Karateho | 3,7 kW |
| Max. kierrosnopeus | 10,000 rpm |
| Takatyöstön työkalut | |
| Y-akseli | Y2 akseli |
| Drive unit (standard) | 8 työkalua (6 pyörivää, 2 kiinteää) |
| Max. kierrosnopeus | 5,000 rpm |
