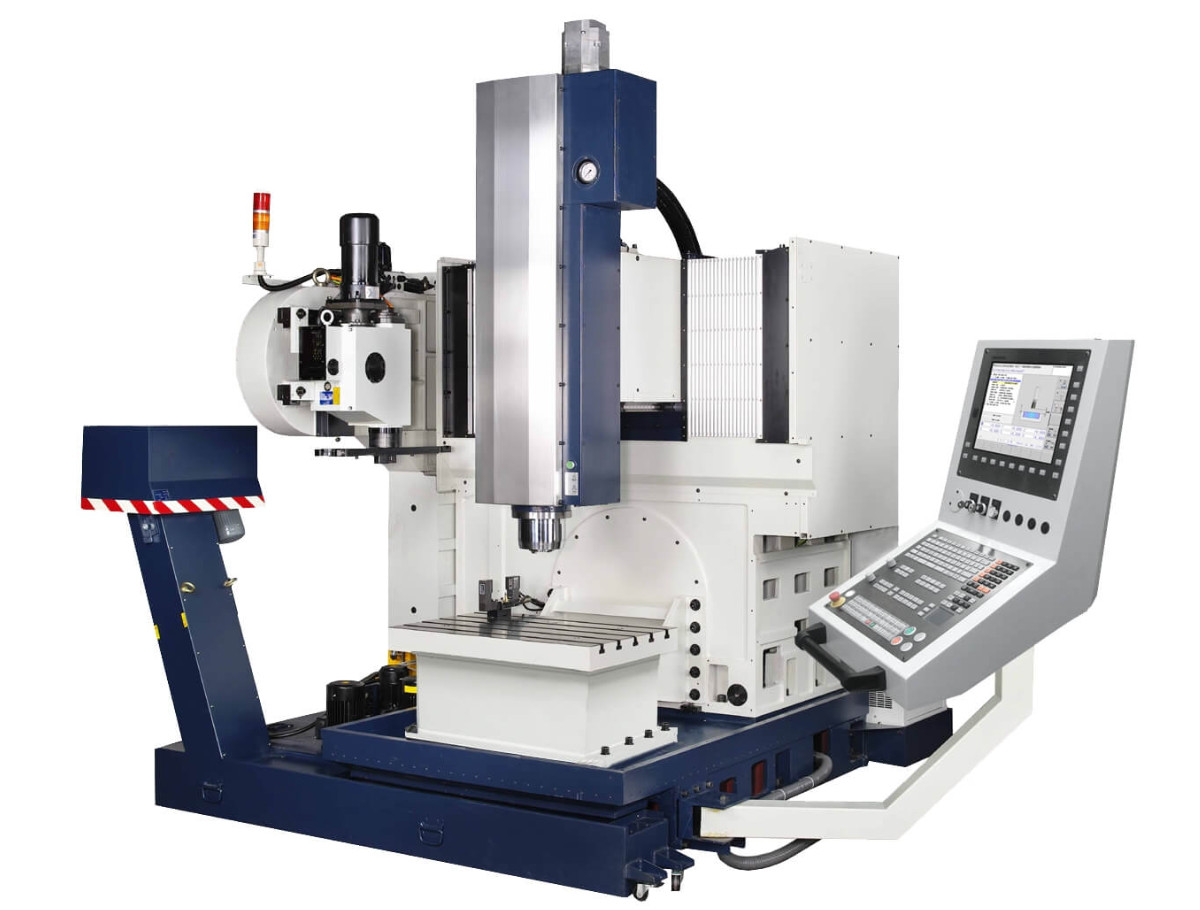

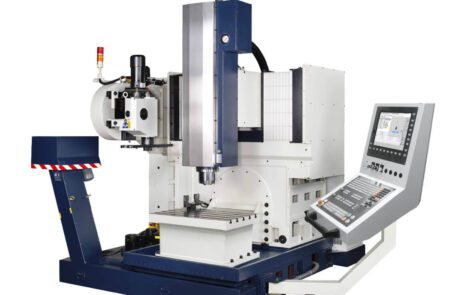

Spinner U3-ADVANCED pystykarainen liikkuvapylväinen työstökeskus 630 tai 1530mm X-akselilla.
U3 on tehokas koneistuskeskus

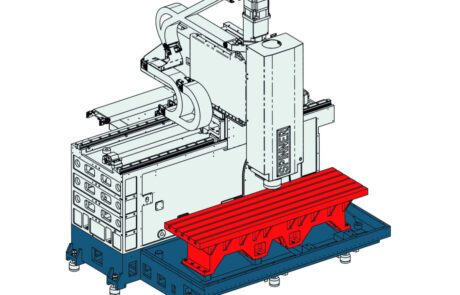

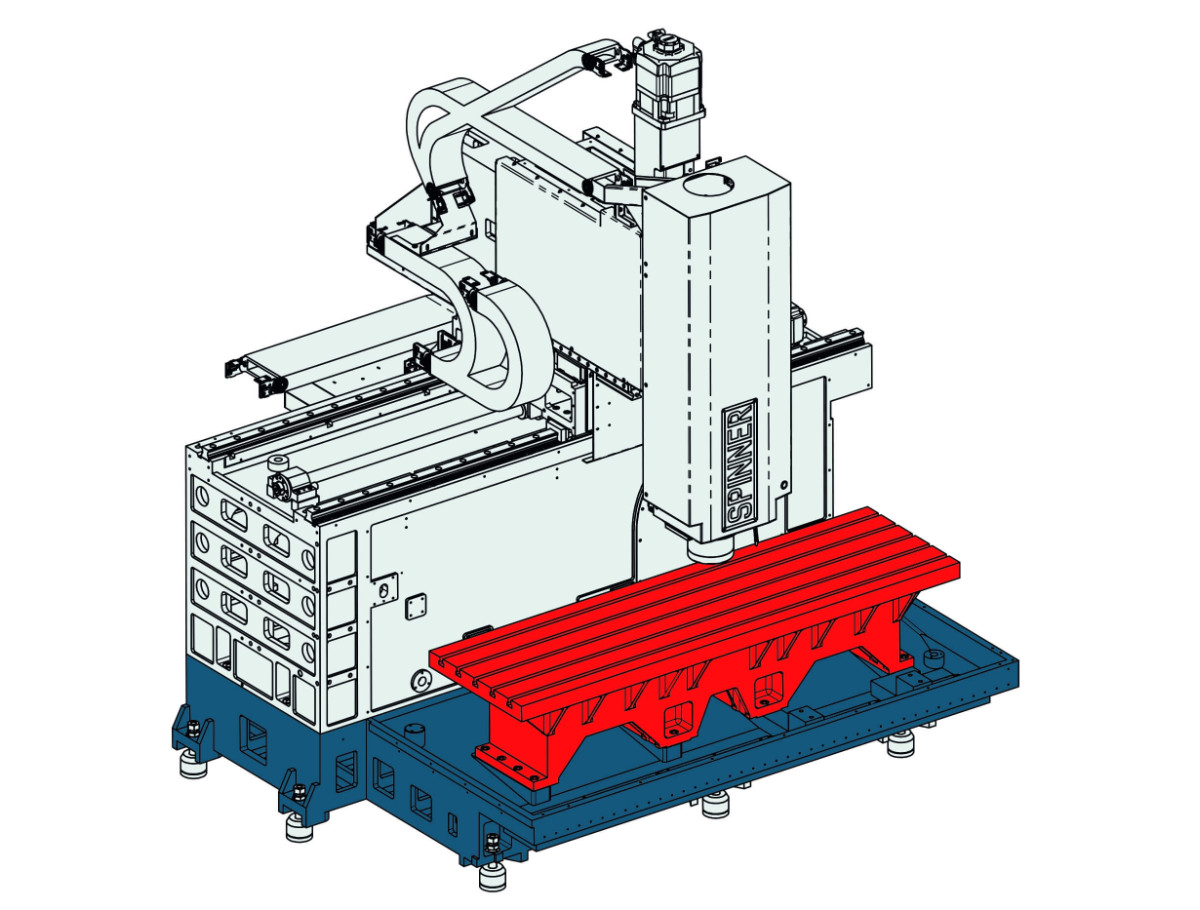

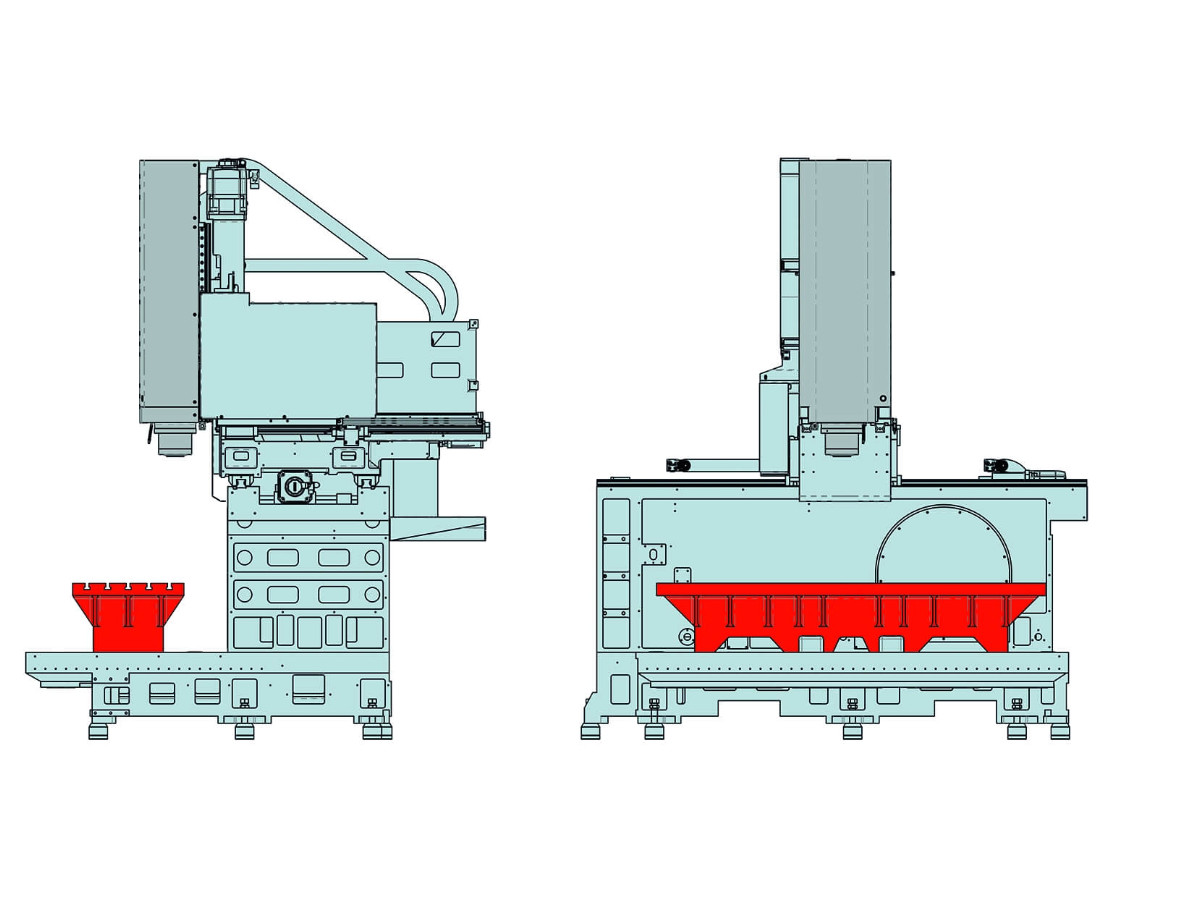

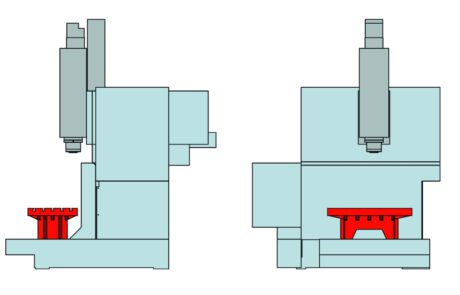

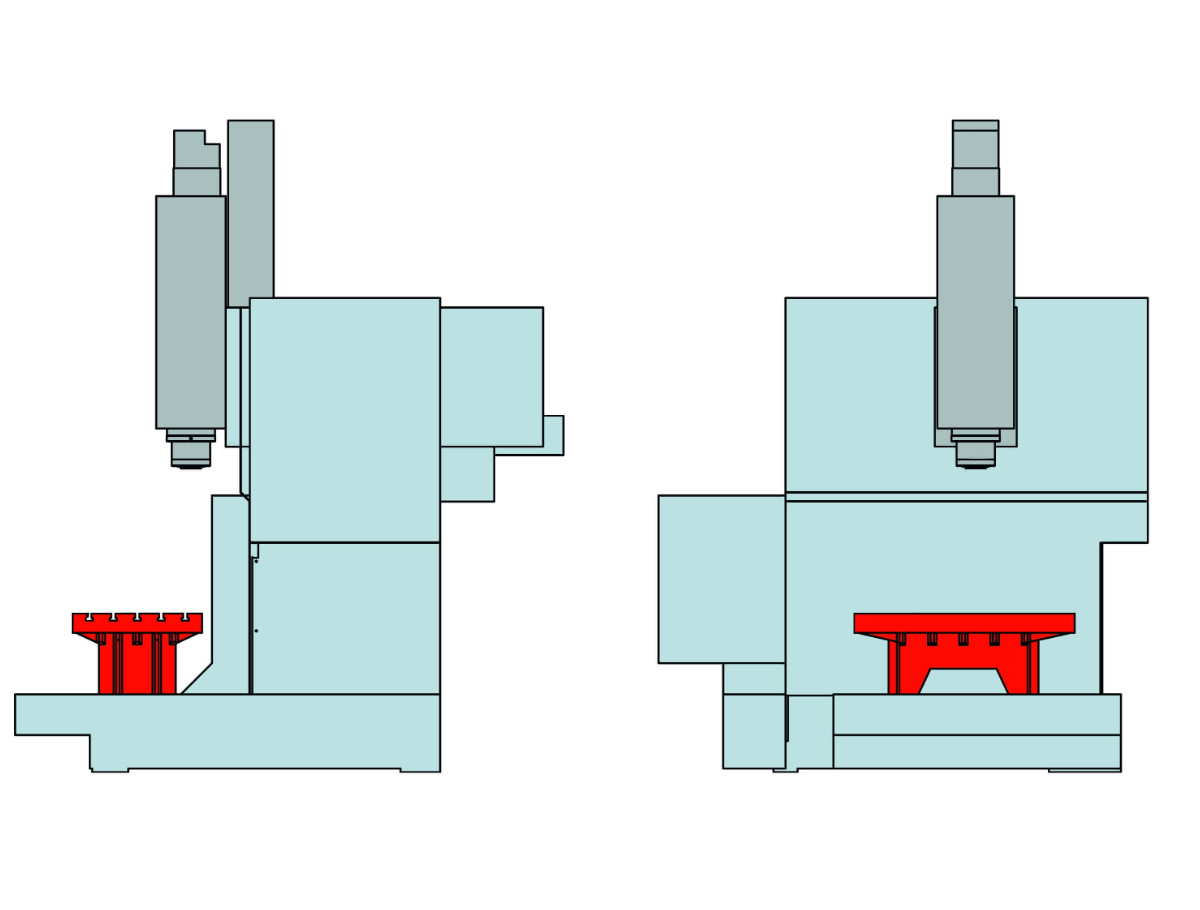

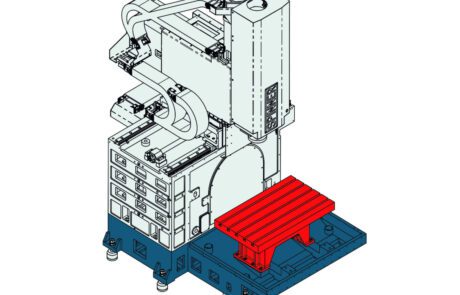

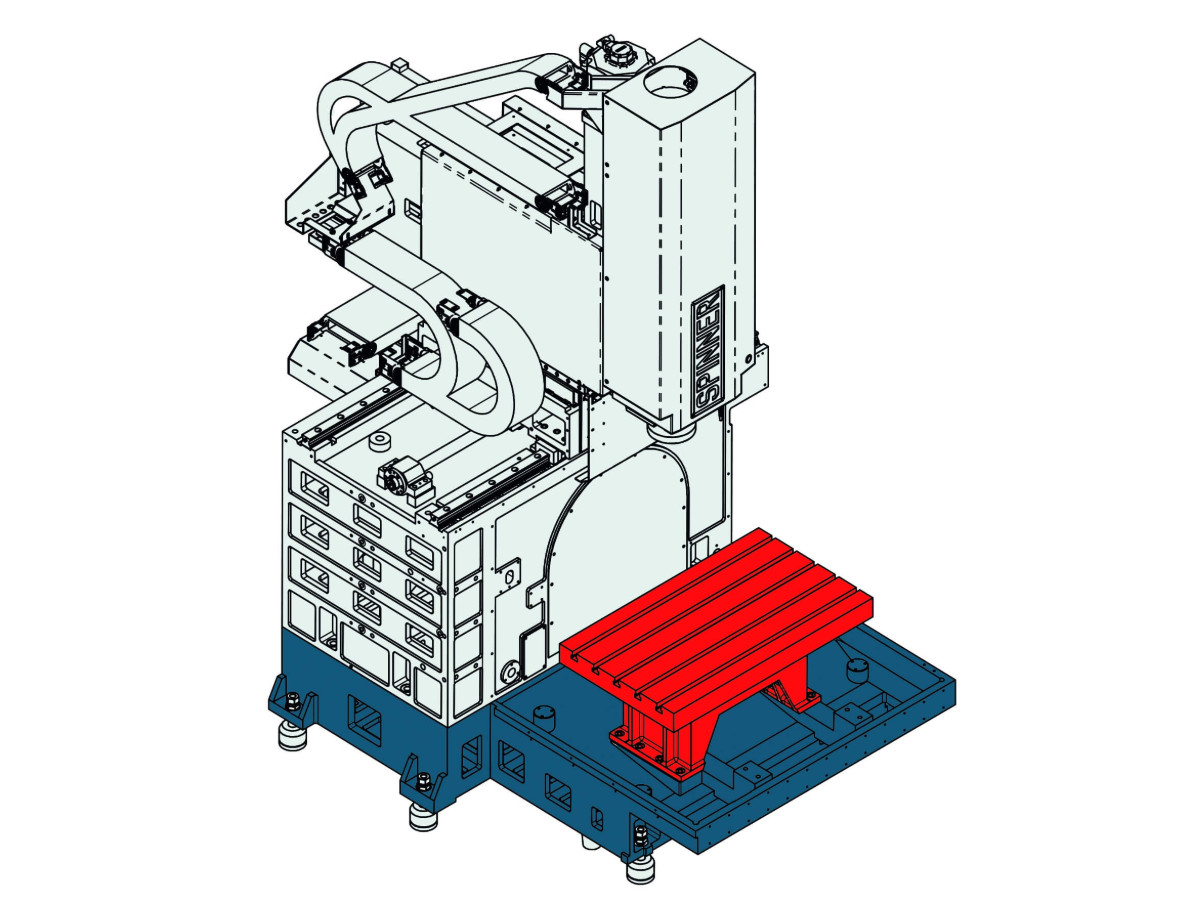

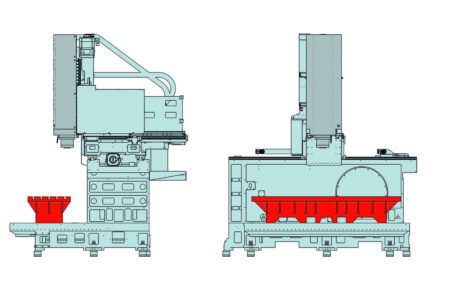

- Rakenteena liikkuva pylväs ja kiinteä pöytä jonka avulla koneeseen voidaan laittaa raskaita työkappaleita.
- Isot työkalumakasiinit

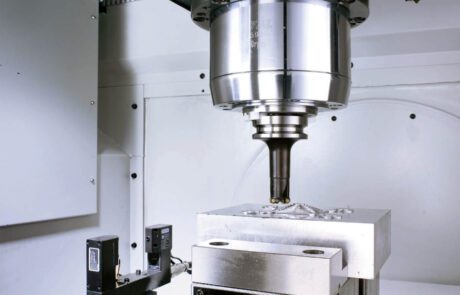

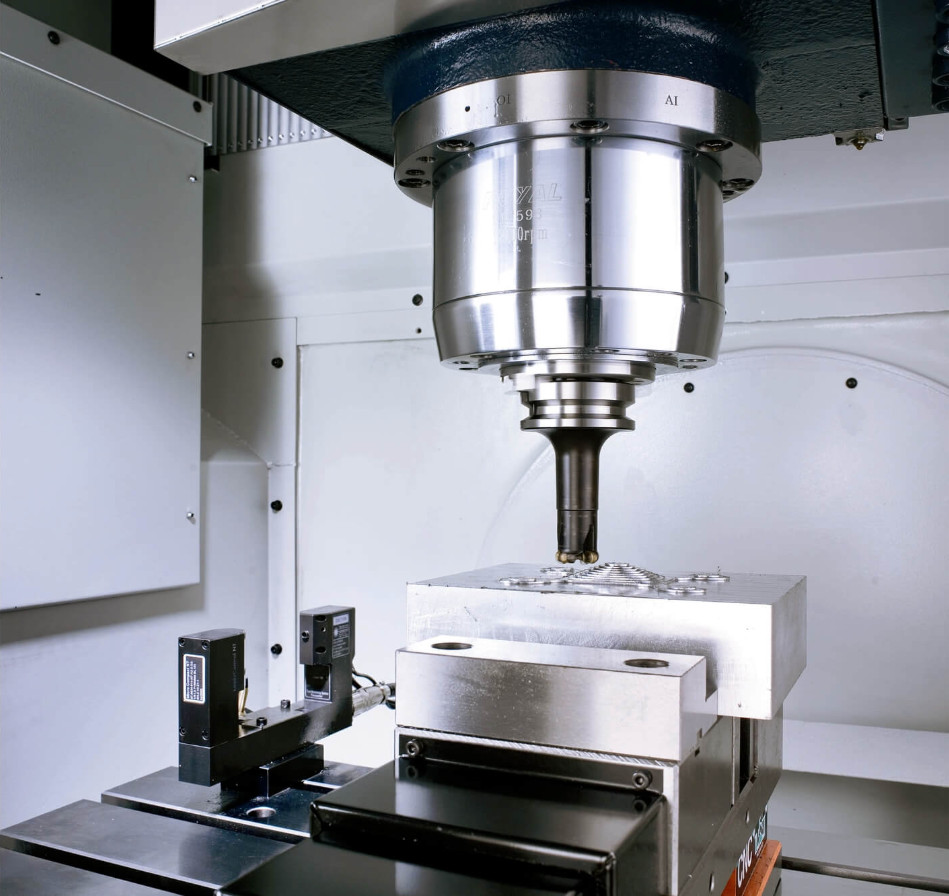

- Kara jopa 20 000 rpm
- Moderni ohjaus ja servojärjestelmä
Yleisiä käyttökohteita U3 keskukselle ovat vaativat yleiskoneistukset sekä muottikoneistus.
| Työkappaleen koko | |
| Mitat | 600/1500x530x450 mm |
| Maksimi työkappaleen paino | 750 / 2000 kg |
| Akseliliikkeet | |
| X-akseli, U3-630 | 630 mm |
| X-akseli, U3-1530 | 1530 mm |
| Y-akseli | 530 mm |
| Z-akseli | 465 mm |
| Akselit | |
| Johderakenne | Lineaarijohteet |
| Pikaliikenopeus | 48 m/min |
| Pöytä | |
| Pöydän koko, U3-630 | 920 x 540 mm |
| Pöydän koko, U3-1530 | 1920 x 540 mm |
| Kara | |
| Kara Type 1 – Standard | 12.000 1/min / Mmax=120 Nm / Pmax=22KW / SK40-BT40 |
| Kara Type 2 – S Speed | 15.000 1/min / Mmax=100Nm / Pmax=21KW / SK40-BT40 |
| Kara Type 3 – HS HighSpeed | 20.000 1/min / Mmax=100Nm / Pmax=28KW / HSK63 / BUILT-IN MOTORSPINDLE |
| Työkalumakasiini | |
| Työkalupaikkojen lukumäärä | 32, 54, 122, 227 |
| CNC-Ohjaus | |
| Versio 1 | Siemens 840D Solution Line |
| Versio 3 | Heidenhain TNC640 |
| Varusteet | |
| Karanläpijäähdytys | 70 bar |
| 4- akseli |
Optio
|
| 3D – Probe | Optio |
| Emulsiosumuerotin | Optio |
| Automaatio | Robottiautomaatio – optio |
| Yleistä | |
| Mitat (P x L x K), U-630 | 2750 x 2530 x 2810 mm |
| Mitat (P x L x K), U-1530 | 3650 x 2530 x 2810 mm |
| Paino | ~8.000-10.500 kg |
