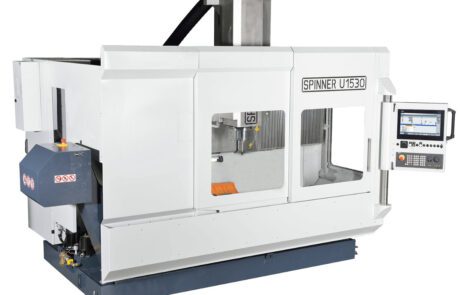

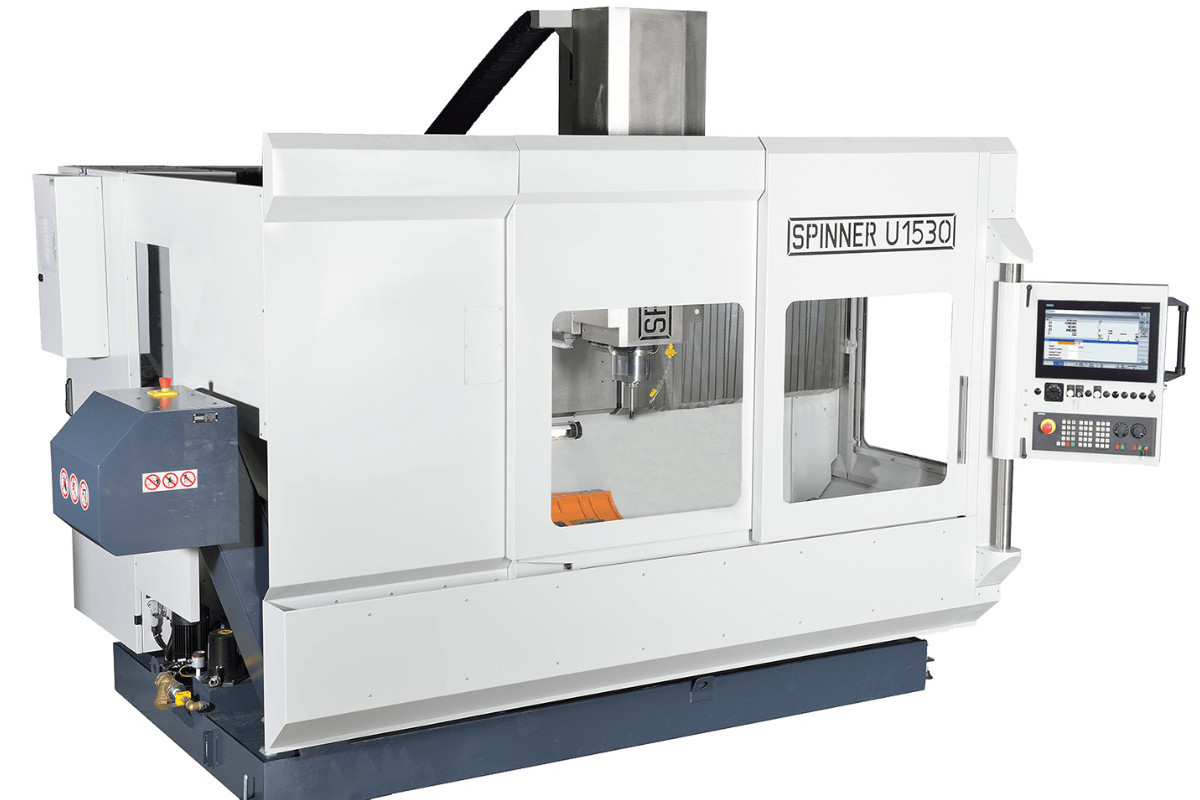

Spinner U4-COMPACT pystykarainen liikkuvapylväinen työstökeskus integroidulla pyöröpöydällä.
U4 on uniikki koneistuskeskus

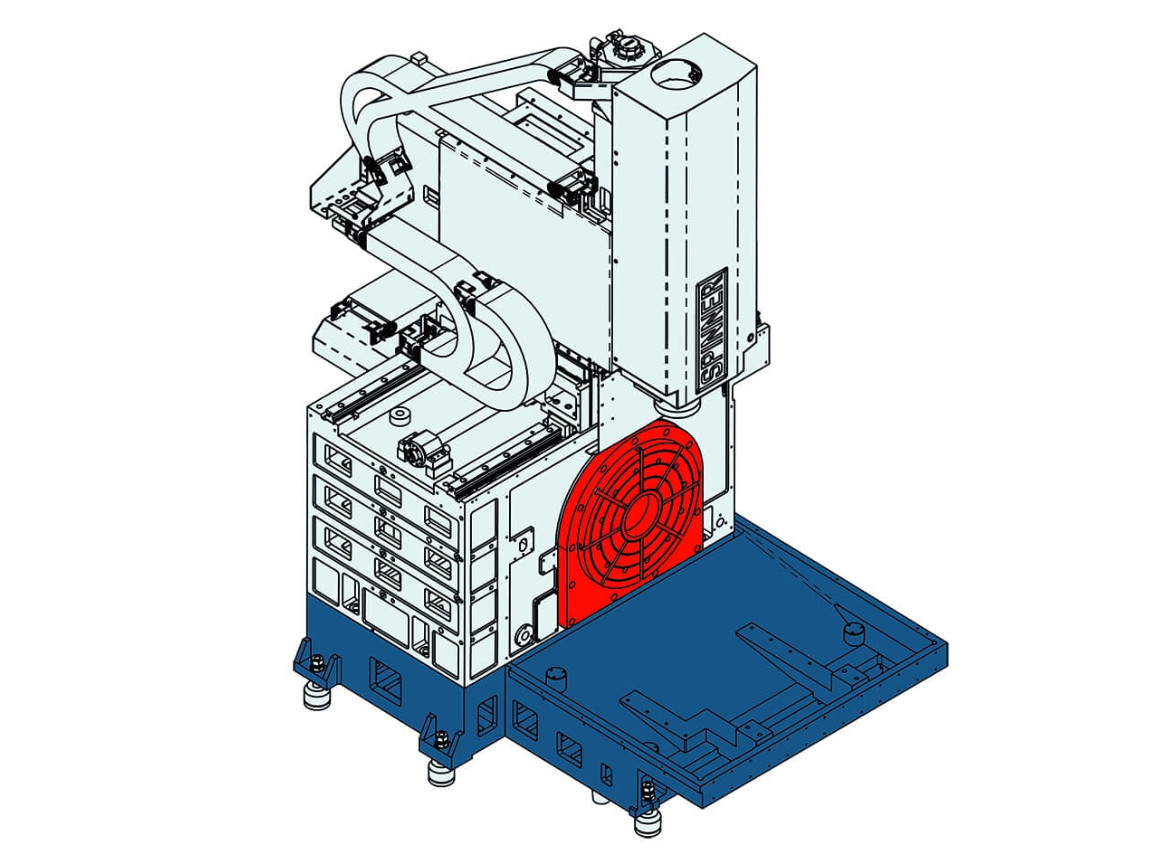

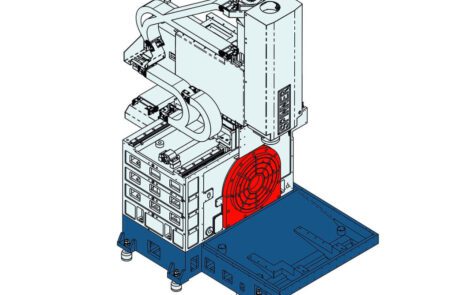

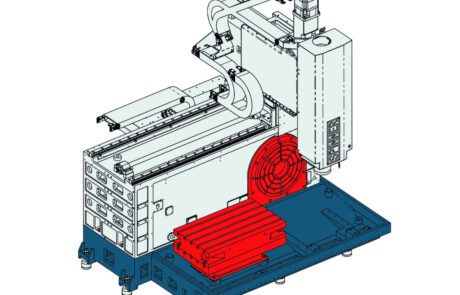

- Rakenteena liikkuva pylväs ja kiinteä pöytä jonka avulla koneeseen voidaan laittaa raskaita työkappaleita.

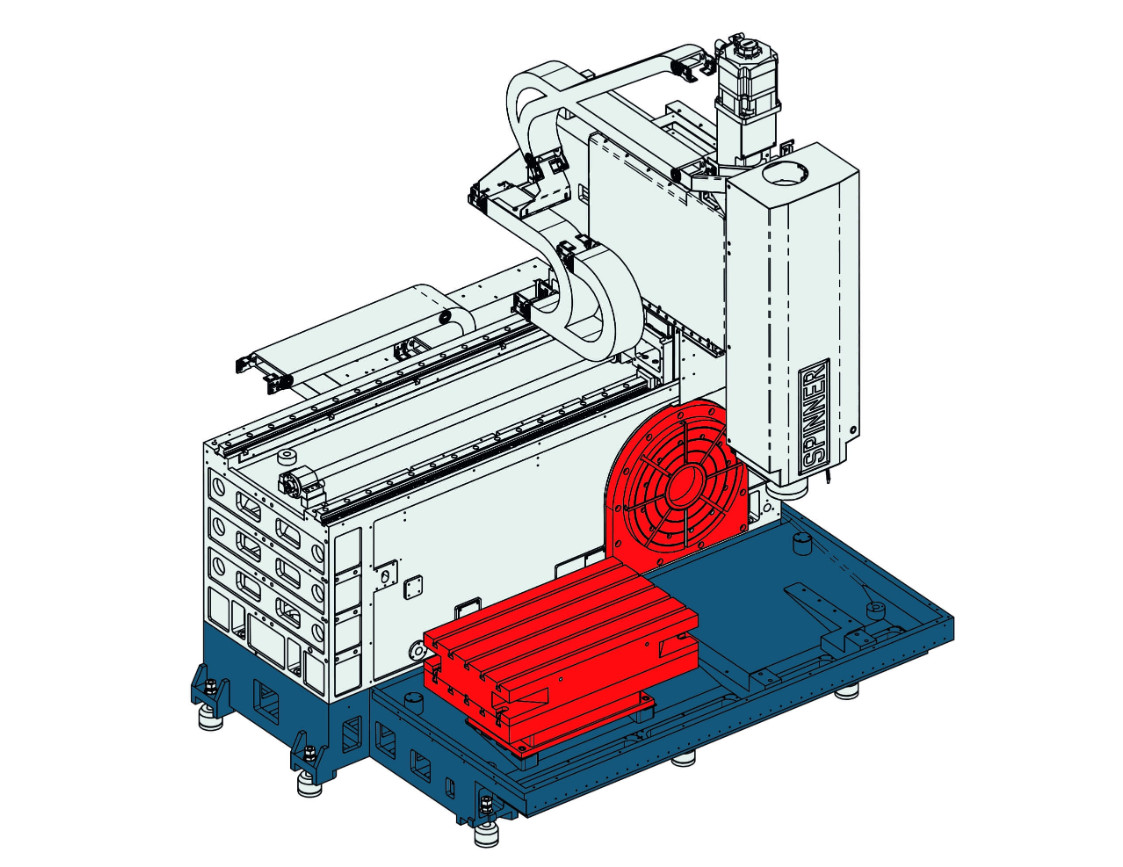

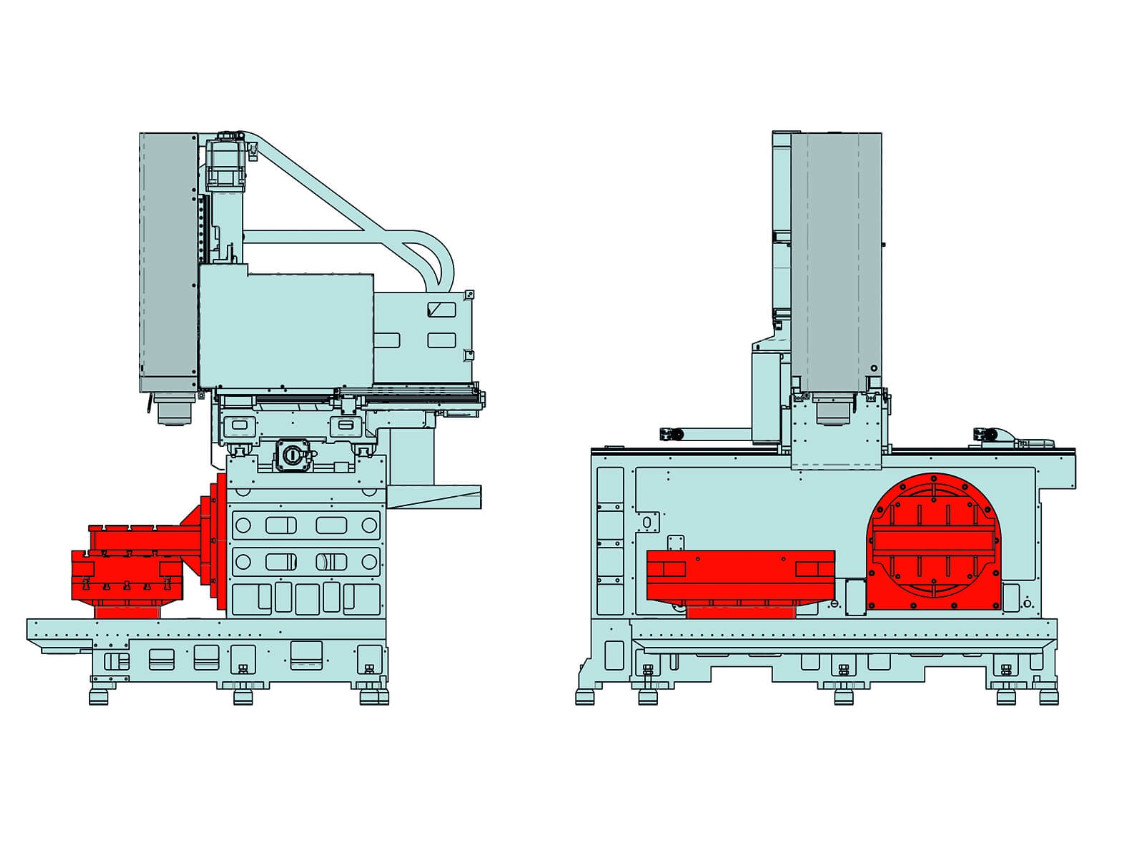

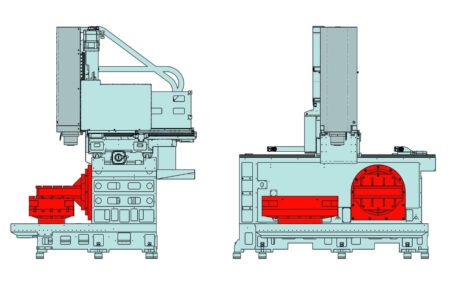

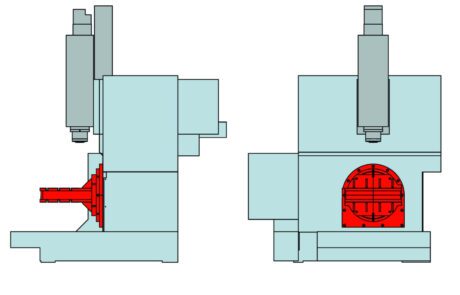

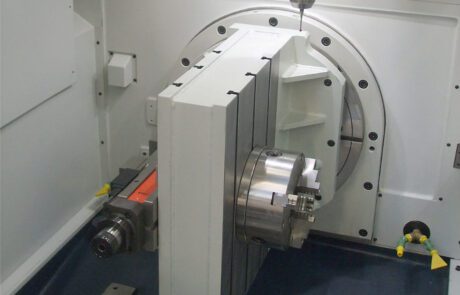

- Kiinteän pöydän lisäksi koneessa on integroitu pyöröpöytä jonka molemmilla puolilla on T-urat
- X-akselin liike joko 630 tai 1530 mm
- Isot työkalumakasiinit
- Moderni ohjaus ja servojärjestelmä

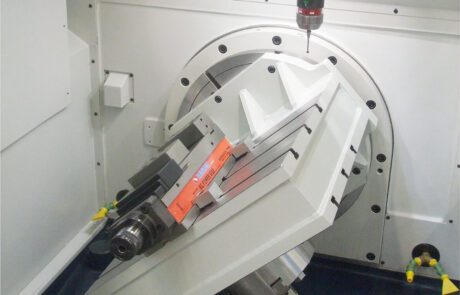

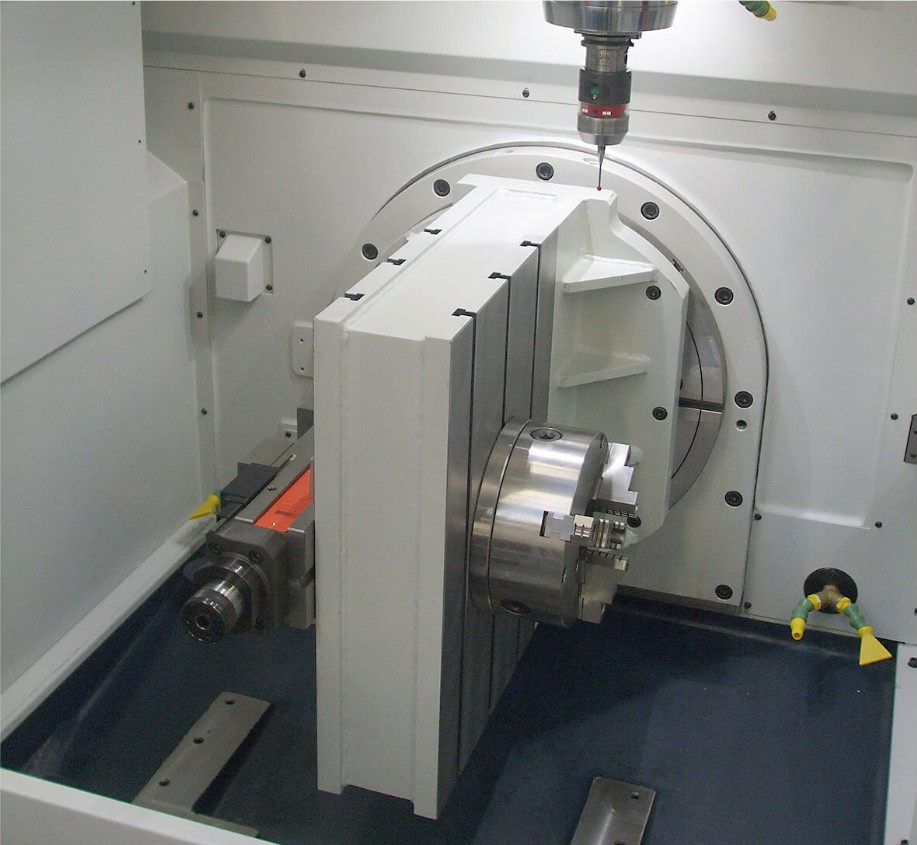

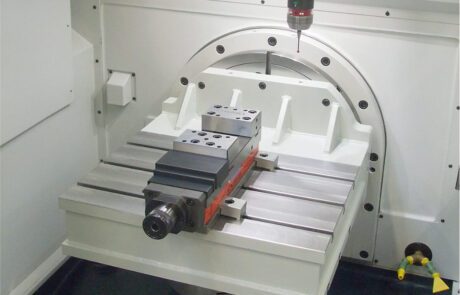

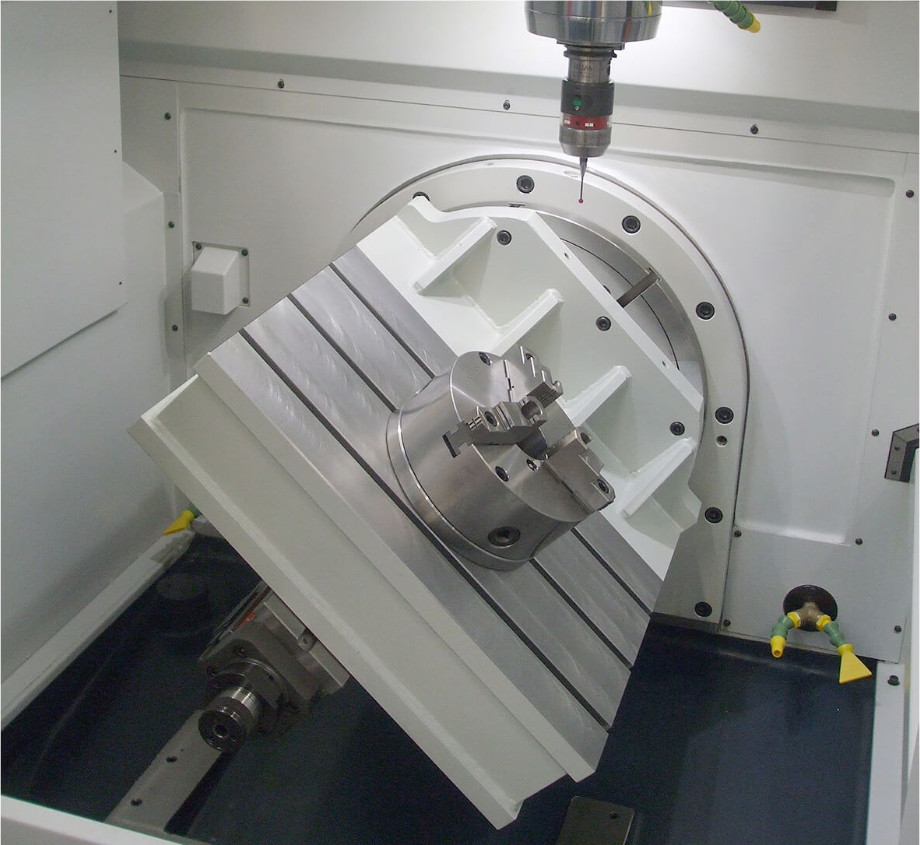

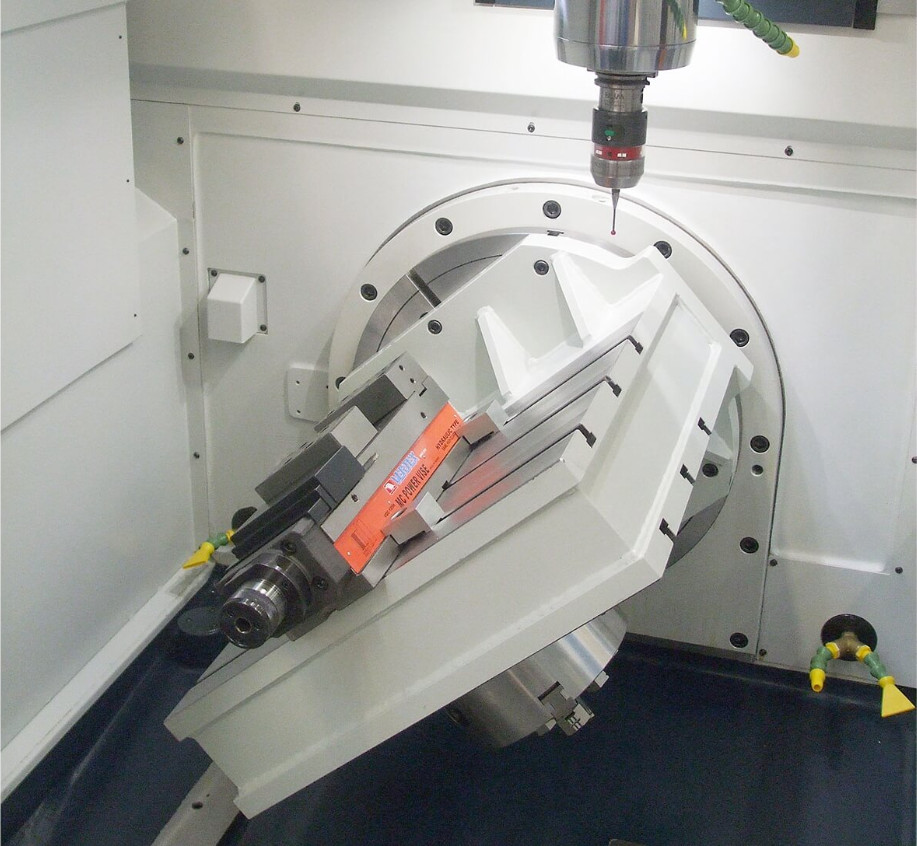

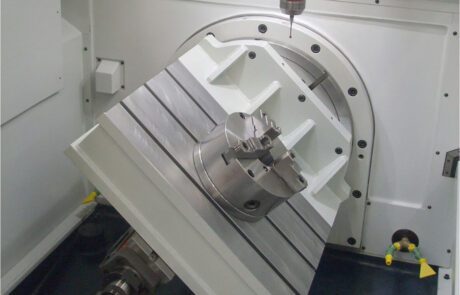

U4 on hyvin monikäyttöinen. Pyöröpöytää voidaan käyttää 2:lla eri asetuksella samaan aikaan ja lisäksi pöytiä voidaan käyttää 4-akselina. Lisäksi pyöröpöytä voidaan varustaa myös tornilla, jolloin siihen saadaan neljälle sivulle kiinnitettyä kappaleita.
| Työkappaleen koko | |
| Mitat | 600x500x350 mm |
| Maksimi työkappaleen paino | 750 / 300 kg |
| Akseliliikkeet | |
| X-akseli, U4-630 | 630 mm |
| X-akseli, U4-1530 | 1530 mm |
| Y-akseli | 530 mm |
| Z-akseli | 465 mm |
| Akselit | |
| Johderakenne | Lineaarijohteet |
| Pikaliikenopeus | 30 m/min |
| Pöytä | |
| Pöydän koko, 4 -akseli | D = 560 mm |
| Pöydän koko, pyöröpöytä | 2x 610×410 mm |
| Pöydän koko kiinteä pöytä | 910 x 540 mm |
| Kara | |
| Kara Type 1 – Standard | 12.000 1/min / Mmax=97 Nm / Pmax=15,2KW / SK40-BT40 |
| Kara Type 2 – S Speed | 15.000 1/min / Mmax=97Nm / Pmax=15,2KW / SK40-BT40 |
| Työkalumakasiini | |
| Työkalupaikkojen lukumäärä | 24, 32, 54 |

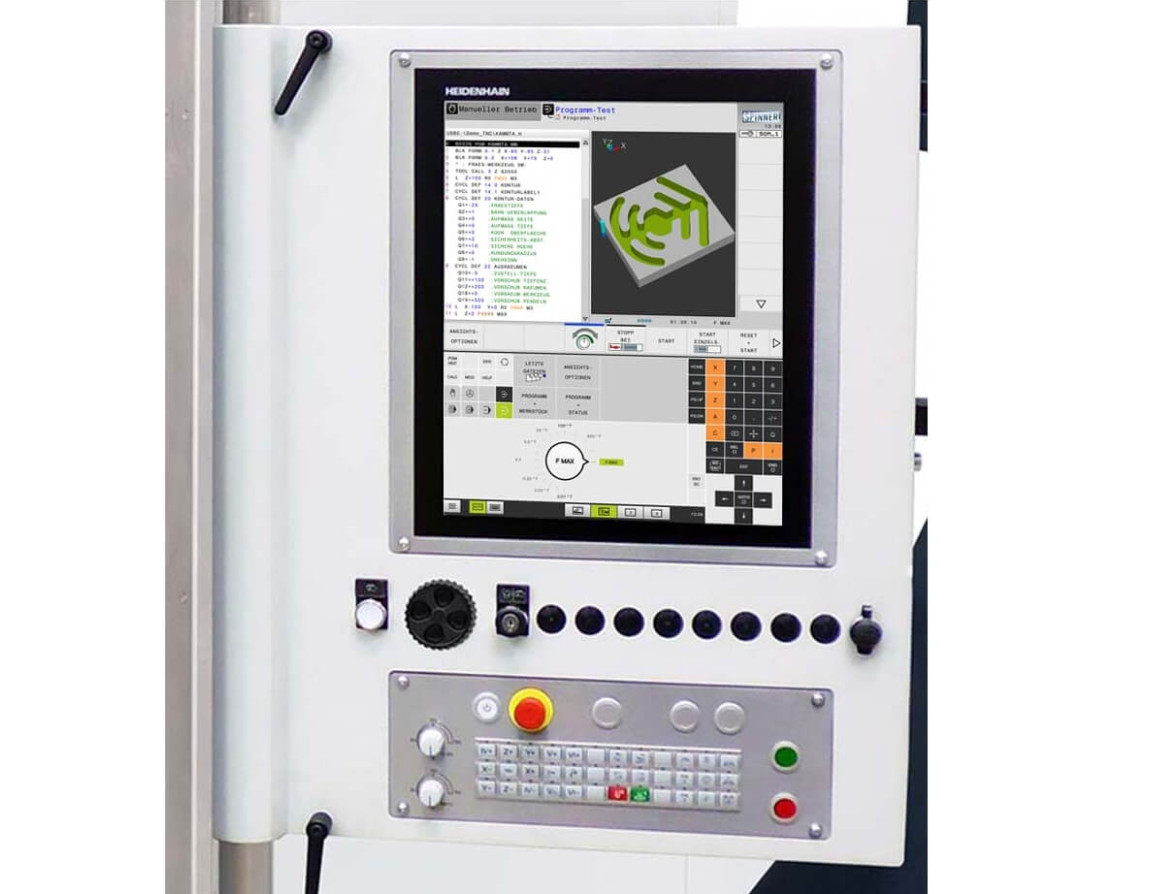

| CNC-Ohjaus | |

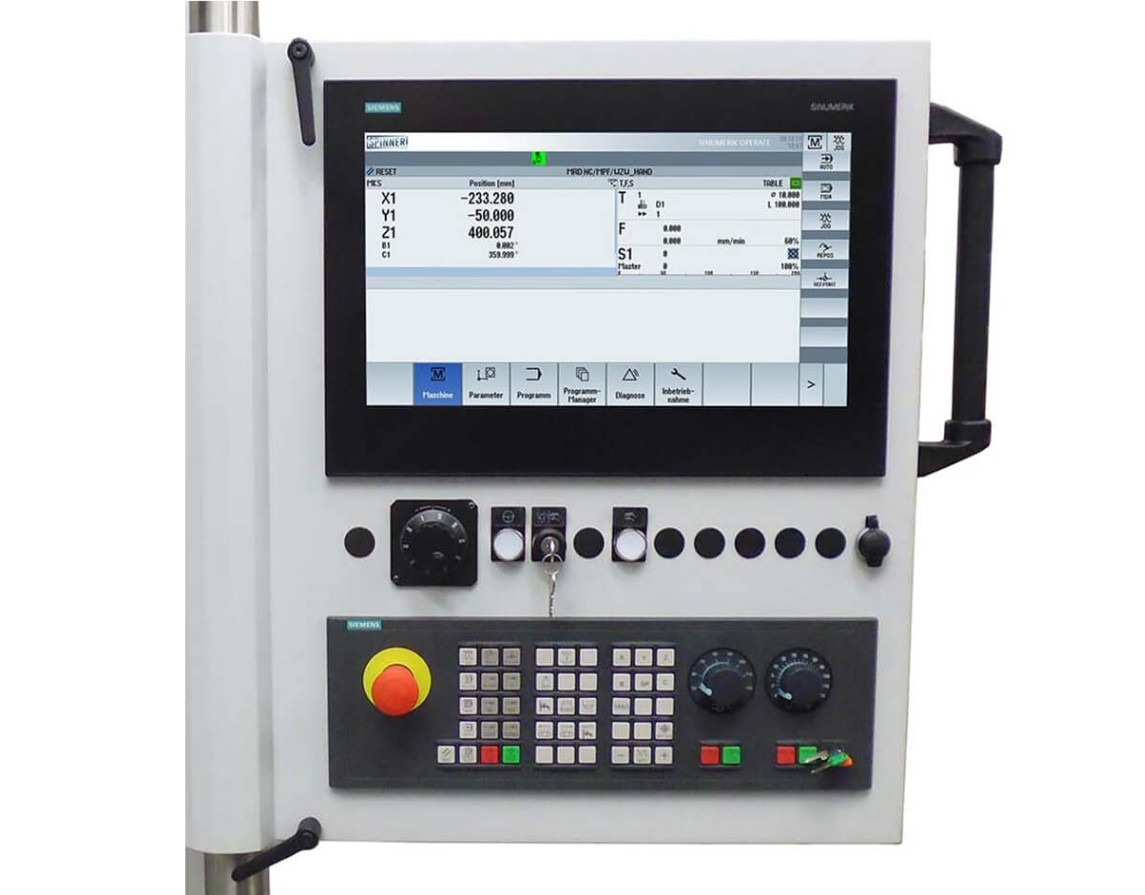

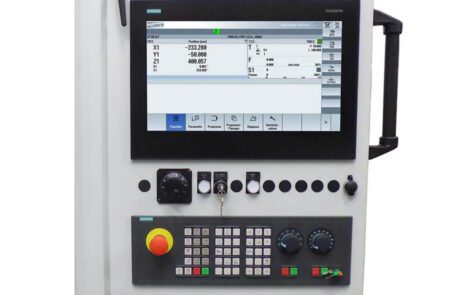

| Versio 1 | Siemens 840D Solution Line |

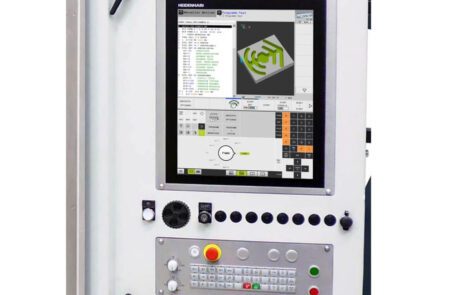

| Versio 2 | Heidenhain TNC620 |
| Varusteet | |
| Karanläpijäähdytys | 22 bar |
| 4- akseli |
Vakiona
|
| 3D – Probe | Optio |
| Emulsiosumuerotin | Optio |
| Automaatio | Robottiautomaatio – optio |
| Yleistä | |
| Mitat (P x L x K), U-630 | 2750 x 2530 x 2810 mm |
| Mitat (P x L x K), U-1530 | 3650 x 2530 x 2810 mm |
| Paino | ~8.000-10.500 kg |
