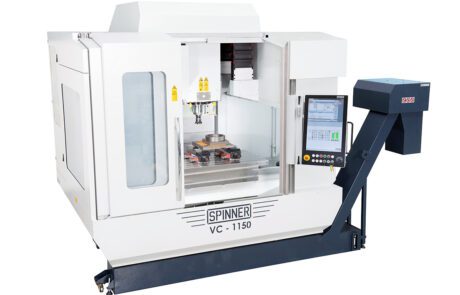

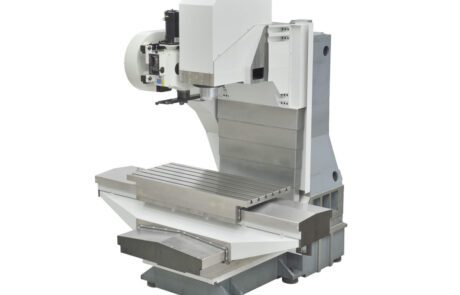

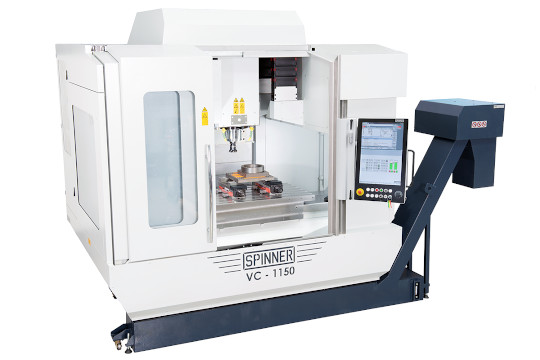

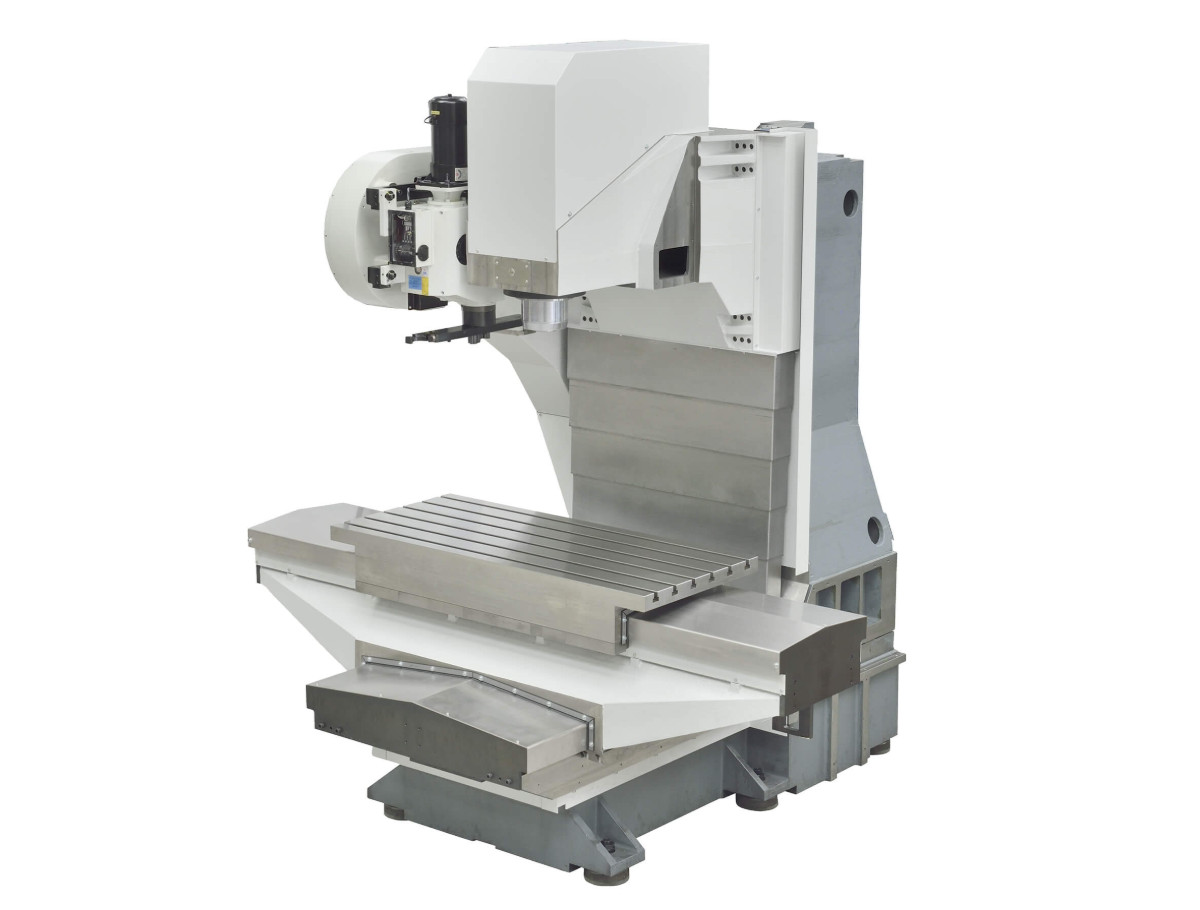

VC1150 ADVANCED on tehokas ja erittäin kompakti pystykarainen koneistuskeskus

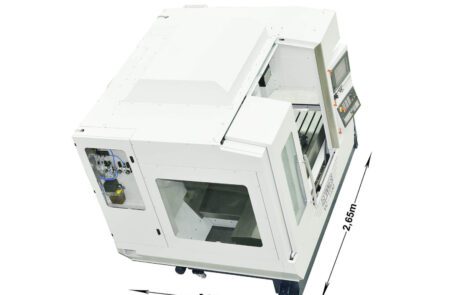

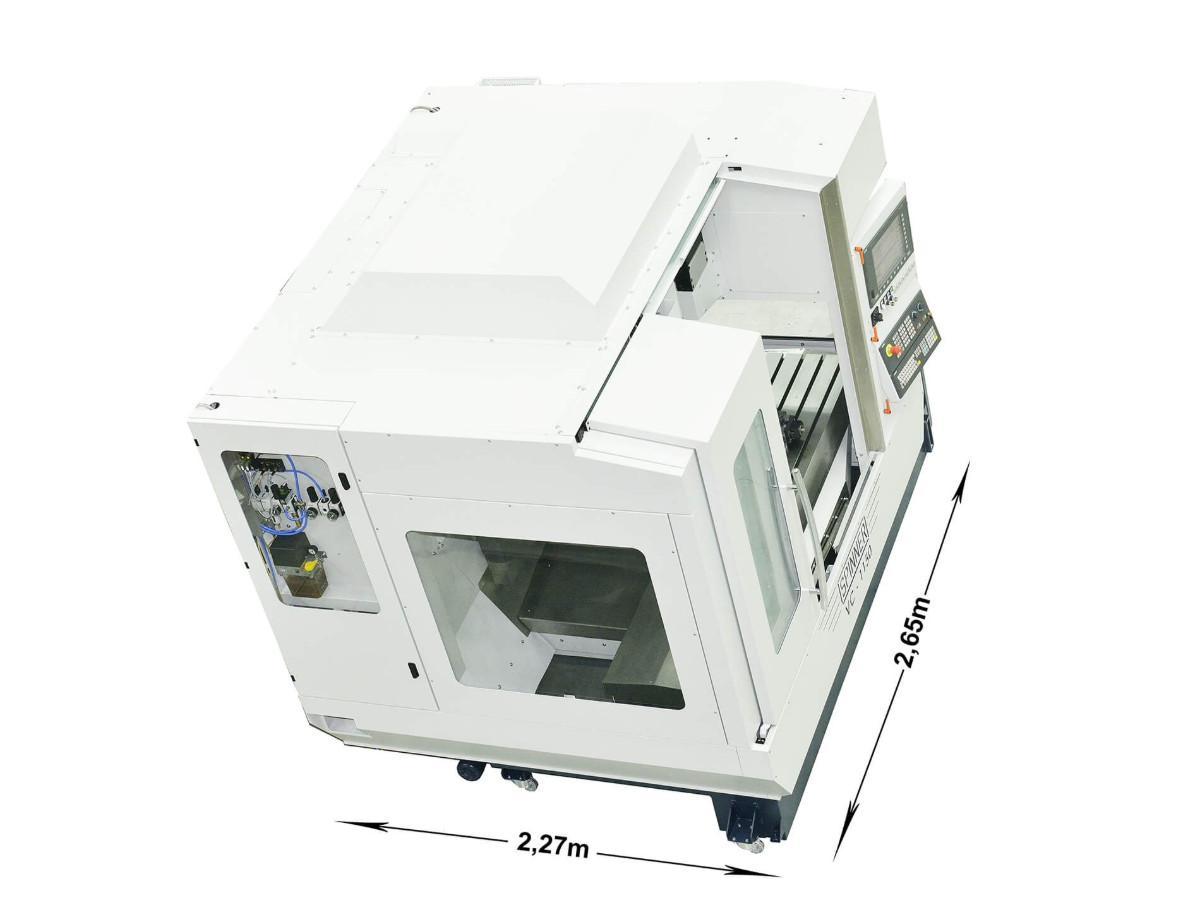

- Uniikki design, ulkomitat vain 2,65 x 2,27 m

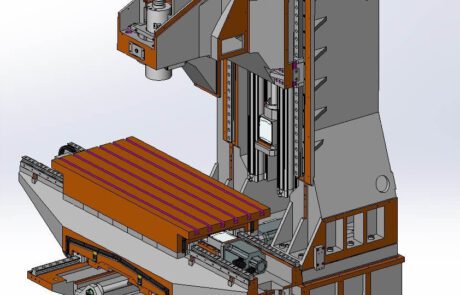

- Patentoitu johdesuojarakenne jonka avulla käyttäjän ergonomia paranee ja lastunpoisto on saatu optimaaliseksi.

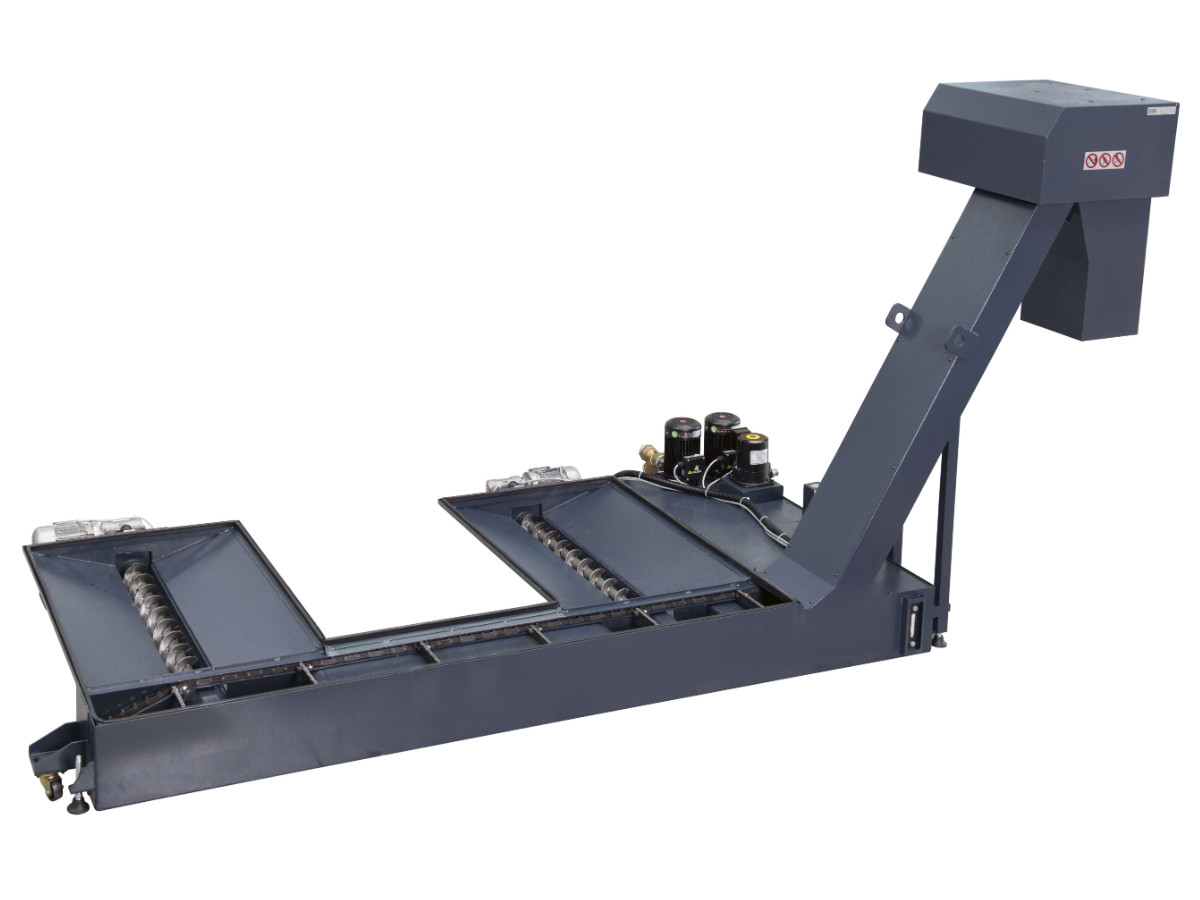

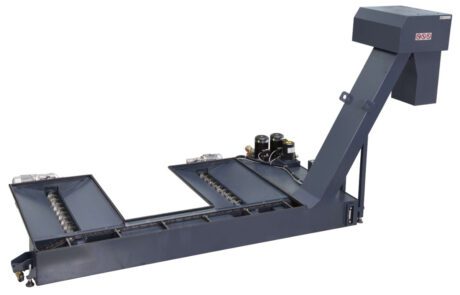

- Lastunkuljettimen lisäksi koneessa on spiraalikuljettimet molemmilla puolilla pöytää
- Kara jopa 24 000 rpm
- Moderni ohjaus ja servojärjestelmä
Yleisiä käyttökohteita VC1150 keskukselle ovat vaativat yleiskoneistukset sekä muottikoneistus.
| Työkappaleen koko | |
| Mitat | 1150x620x600 mm |
| Maksimi työkappaleen paino | 750/1500 kg |
| Akseliliikkeet | |
| X-akseli | 1150 mm |
| Y-akseli | 620 mm |
| Z-akseli | 600 mm |
| Akselit | |
| Johderakenne | Lineaarijohteet |
| Pikaliikenopeus | 48 m/min |
| Pöytä | |
| Pöydän koko | 1400×620 mm |
| Kara | |
| Kara type 1 – SHT SuperHighTorque | 5.000 1/min / Mmax=390 Nm / Pmax=29KW / SK40-BT40 |
| Kara type 2 – HT HighTorque |
8.000 1/min / Mmax=250Nm / Pmax=29KW / SK40-BT40
|
| Kara type 3 – U Universal |
10.0001/min / Mmax=200Nm / Pmax=29KW / SK40-BT40
|
| Kara type 4 – S Speed |
14.000 1/min / M=117Nm (S6) / P=22KW (S6) / SK40-BT40 / BUILT-IN MOTORSPINDLE
|
| Kara type 5 – HS HighSpeed |
18.000 1/min / M=130Nm (S6) / P=35KW (S6) / HSK63 / BUILT-IN MOTORSPINDLE
|
| Kara type 6 – SHS SuperHighSpeed |
24.000 1/min / M=117Nm (S6) / P=22KW (S6) / HSK63 / BUILT-IN MOTORSPINDLE
|
| Työkalumakasiini | |
| Työkalupaikkojen lukumäärä | 32 tai 60 |

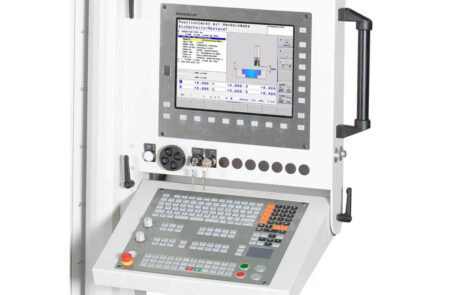

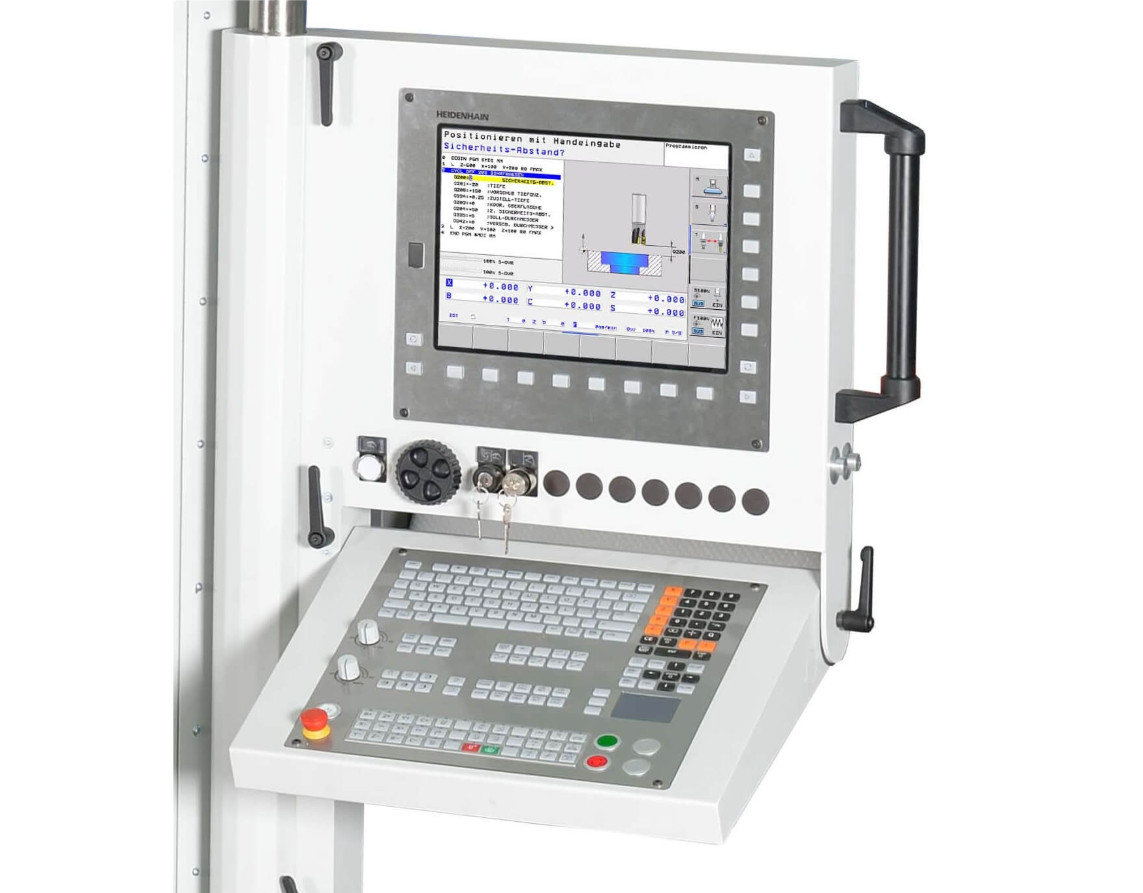

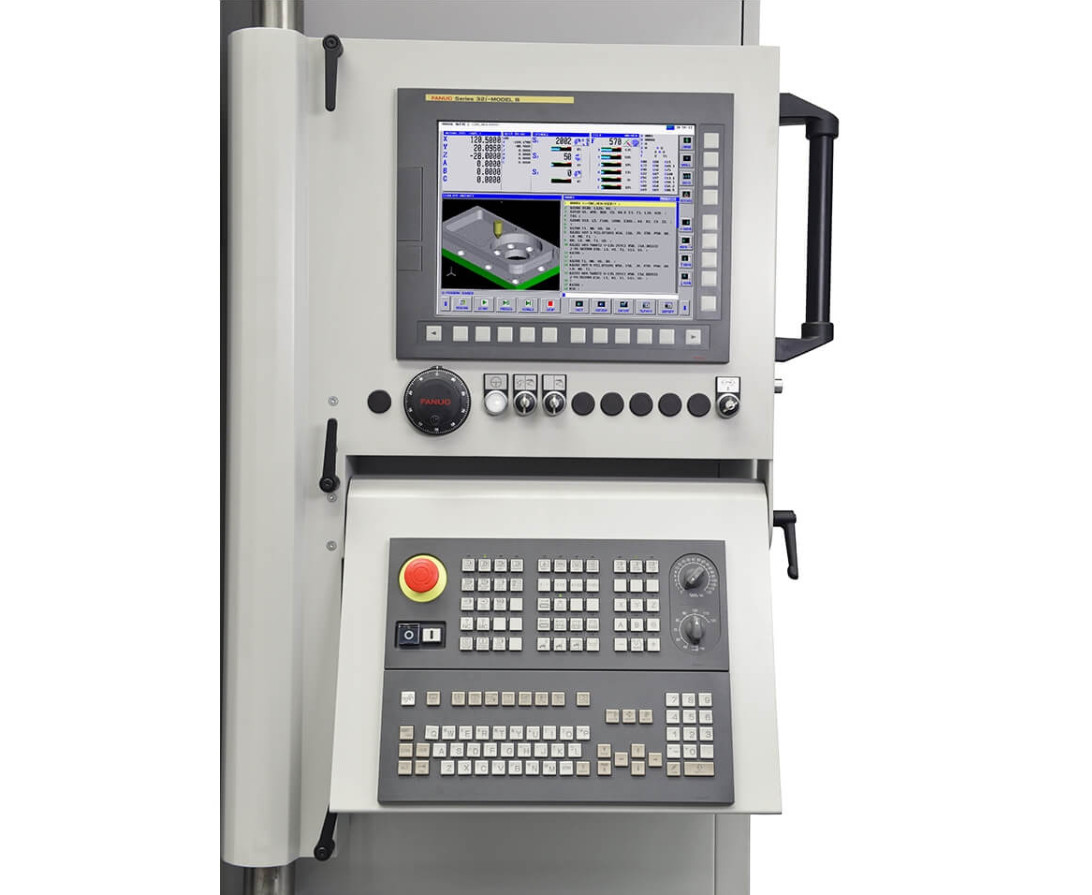

| CNC-Ohjaus | |

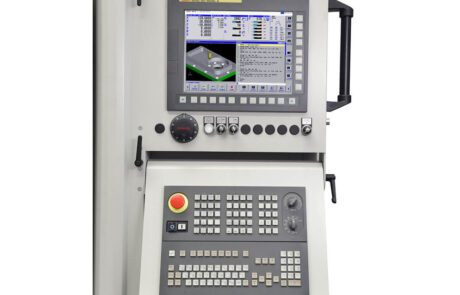

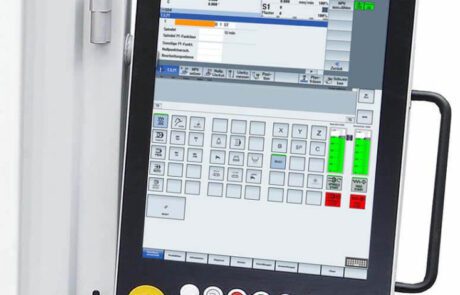

| Versio 1 | Siemens 840D Solution Line |

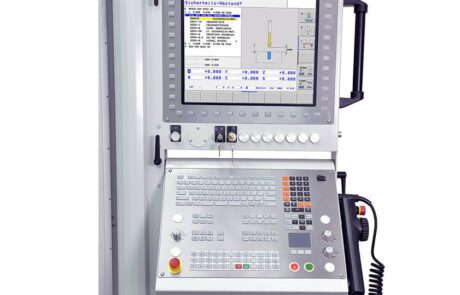

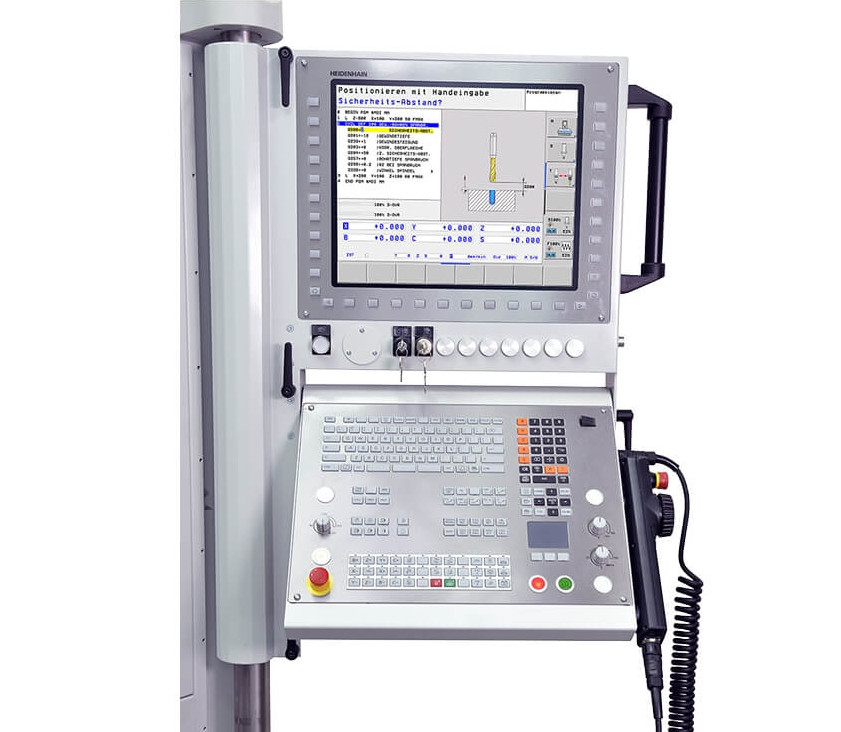

| Versio 2 | Heidenhain TNC620 |
| Versio 3 | Heidenhain TNC640 |
| Varusteet | |
| Karanläpijäähdytys | 70 bar |

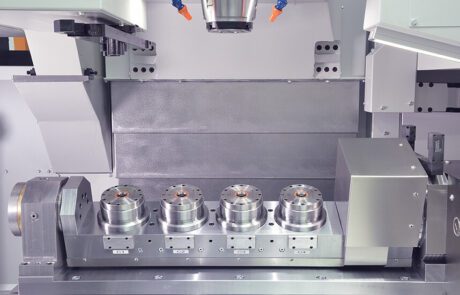

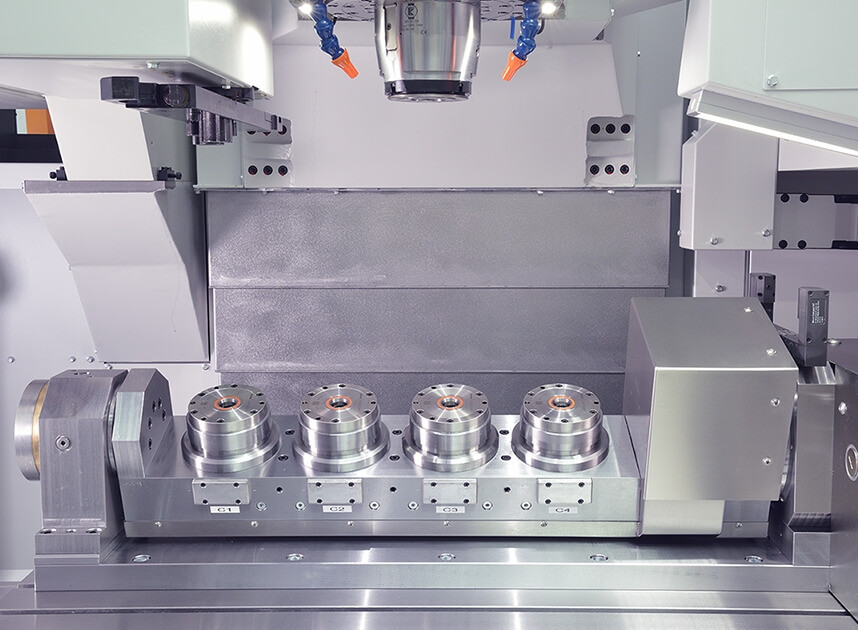

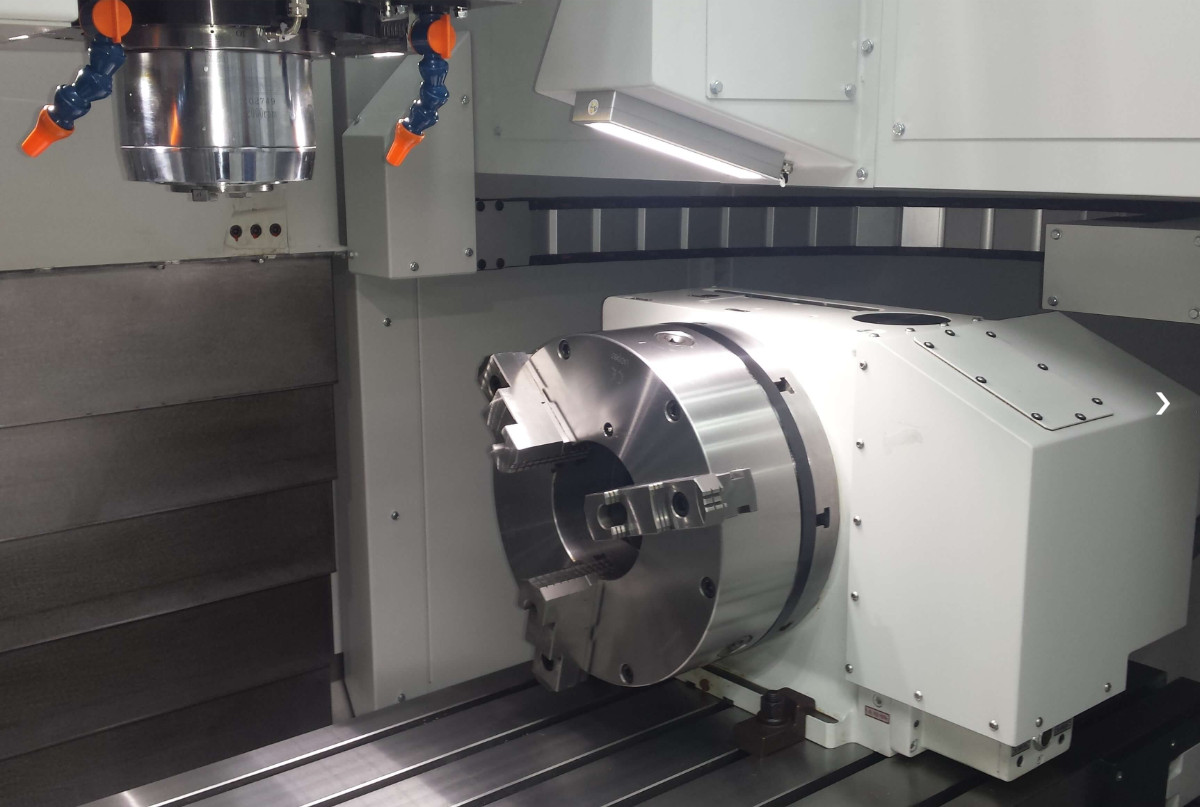

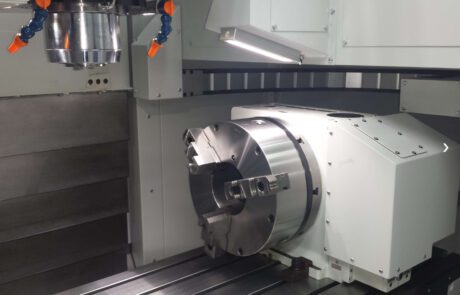

| 4- akseli |
Optio
|
| 3D – Probe | Optio |
| Emulsiosumuerotin | Optio |
| Automaatio | Robottiautomaatio – optio |
| Yleistä | |
| Mitat (P x L x K) | 2650 x 2270 x 2700 mm |
| Paino | ~8.300 kg |
