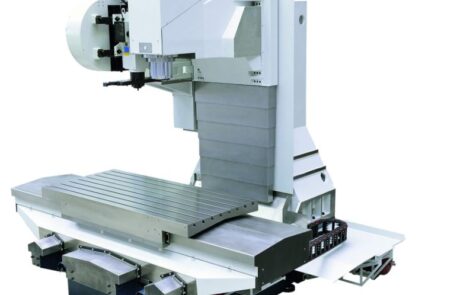

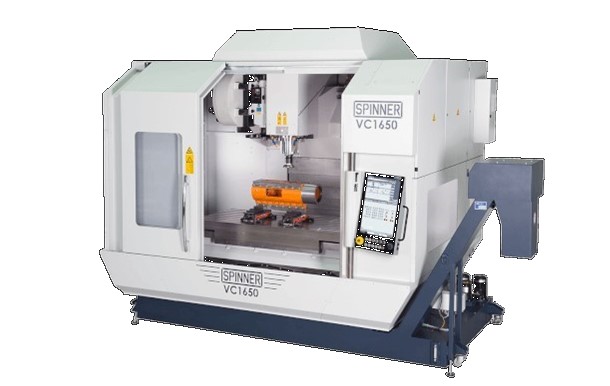

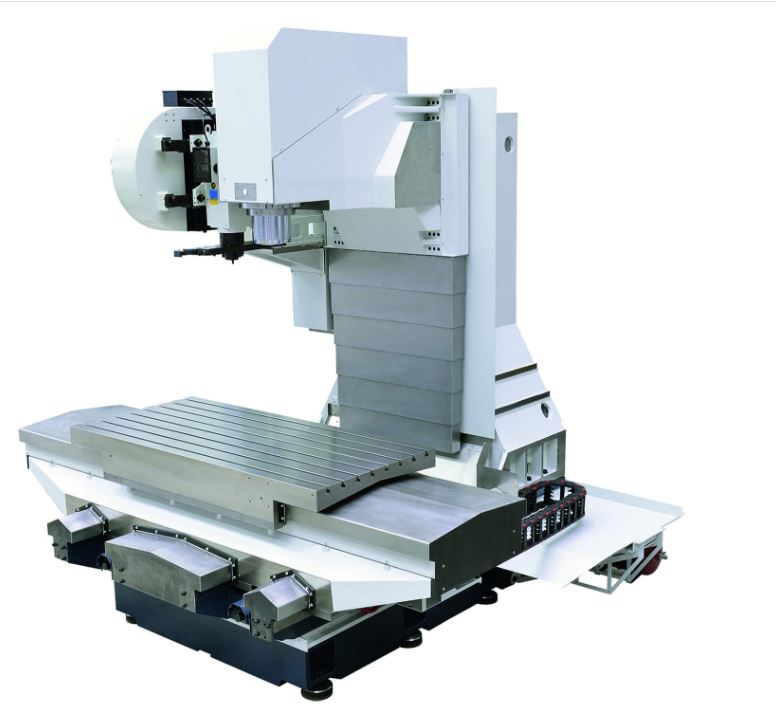

VC 1650 on tehokas pystykarainen koneistuskeskus
- Uniikki design, vain vähän tilaa vievä – ulkomitat 2,75 x 3,55 m
- Patentoitu johdesuojarakenne jonka avulla käyttäjän ergonomia paranee ja lastunpoisto on saatu optimaaliseksi.

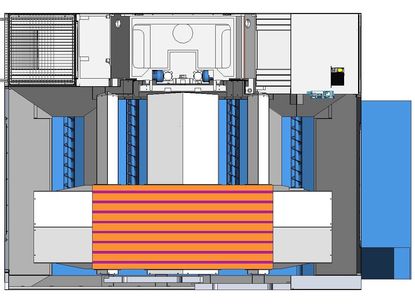

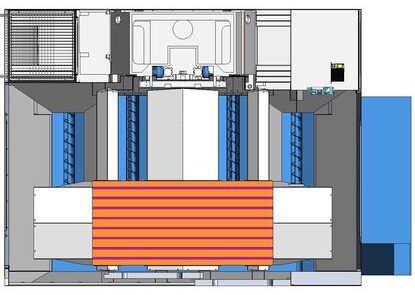

- Lastunkuljettimen lisäksi koneessa on spiraalikuljettimet molemmilla puolilla pöytää
- Kara jopa 18 000 rpm
- Moderni ohjaus ja servojärjestelmä
Yleisiä käyttökohteita VC 1650 keskukselle ovat vaativat yleiskoneistukset sekä muottikoneistukset.
| Työkappaleen koko | |
| Mitat | 1650x820x800 mm |
| Maksimi työkappaleen paino | 1000/2000 kg |
| Akseliliikkeet | |
| X-akseli | 1650 mm |
| Y-akseli | 820 mm |
| Z-akseli | 820 mm |
| Akselit | |
| Johderakenne | Lineaarijohteet |
| Pikaliikenopeus | 45 m/min |
| Pöytä | |
| Pöydän koko | 1800×820 mm |
| Kara | |
| Kara type 1 | 8.000 1/min / Mmax=343 Nm / Pmax=62KW / SK50-BT50 |
| Kara type 2 | 10.0001/min / Mmax=285Nm / Pmax=62KW / SK40-BT40 |
| Kara type 3 | 14.000 1/min / M=117Nm (S6) / P=22KW (S6) / SK40-BT40 / BUILT-IN MOTORSPINDLE |
| Kara type 4 | 18.000 1/min / M=130Nm (S6) / P=35KW (S6) / HSK63 / BUILT-IN MOTORSPINDLE |
| Työkalumakasiini | |
| Työkalupaikkojen lukumäärä | 30 (SK50) tai 32/60 (SK40-HSK) |

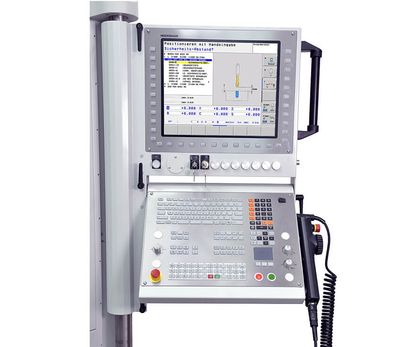

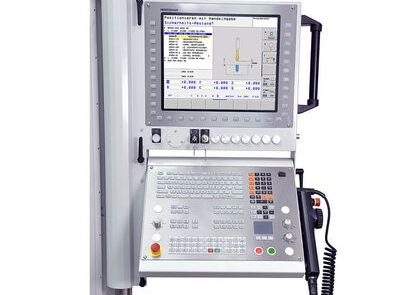

| CNC-Ohjaus | |
| Versio 1 | Siemens 840D Solution Line |
| Versio 2 | Heidenhain TNC620 |
| Versio 3 | Heidenhain TNC640 |
| Varusteet | |
| Karanläpijäähdytys | 70 bar |
| 4-akseli |
Optio
|
| 3D – Probe | Optio |
| Emulsiosumuerotin | Optio |
| Automaatio | Robottiautomaatio – optio |
| Yleistä | |
| Mitat (P x L x K) | 3350 x 2750 x 3150 mm |
| Paino | ~14.500 kg |
